Усилитель мощности с эквалайзером

Категория: Усилители
Усилитель мощности с эквалайзером

Предварительный усилитель с эквалайзером монтируется на двух печатных платах, на одной каскады регулировки частотной характеристики на транзисторах VT1-VT7. На этой плате установлены ползунковые переменные резисторы для регулировки группы "А" с линейным перемещение ручки-регулятора (а не круговым как обычно). Ручки этих резисторов выставляются на переднюю панель корпуса в прорези на ней. На панели наносится координатная сетка, и таким образом получается графический эквалайзер.

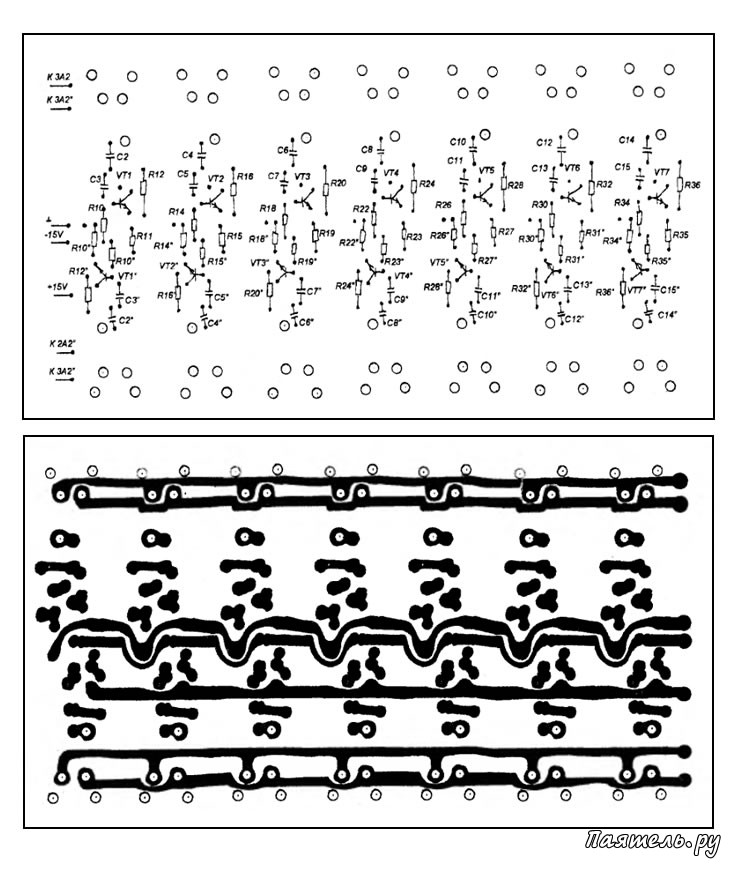

Усилитель мощности с эквалайзеромРезисторы типа СП-236-А -сдвоенные, для одновременной регулировки частотной характеристики обеих каналов. Печатная плата показана на рисунке 4 и 5.

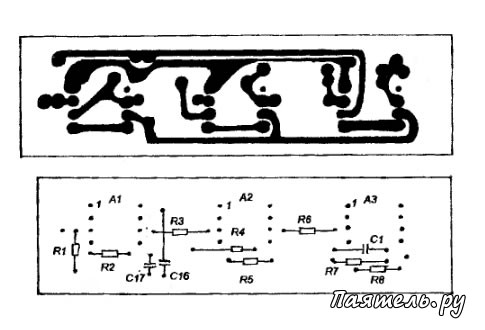

Сами усилители монтируются на двух отдельных, для каждого канала платах, рисунки которых показаны на рисунке 6.

Источник питания сделан по импульсной схеме с преобразованием на частоте около 27 кгц. (рисунок 7) Использование такого источника питания позволяет свести к минимуму габаритные размеры и вес усилителя, сделав малогабаритную и привлекательную конструкцию, кроме того, высокая частота преобразования приводит к снижению уровня фона с частотой сети (27 кгц за пределами частотной полосы усилителя).

В основе лежит мощный генератор на транзистора VT1 и VT2, который питается постоянным напряжением, получаемым путем выпрямления сетевого при помощи моста VD1. В нагрузке генератора включена первичная обмотка трансформатора Т1, в которой и протекает основной импульсный ток. Обратная связь, необходимая для генерации, осуществляется при помощи трансформатора Т2 питающего базовые цепи транзисторов и обмотки обратной связи "2" трансформатора Т1.



Усилитель мощности с эквалайзеромВторичные цепи выполнены традиционно - обмотка и мост с конденсаторами, подавляющими пульсации. Каскад на транзисторе VT3 служит для запуска генератора. При включении питания через R4 начинает заряжаться С5, и когда напряжение на нем достигает, транзистор лавинообразно открывается, и конденсатор разряжается через базовую цепь VT2, получившийся импульс запускает генератор.

Трансформатор Т1 наматывается на сердечнике, состоящем из двух сложенных вместе и склеенных ферритовых колец К31х18,5х7 марки 2000НН. Обмотка "1" содержит 82 витка провода ПЭВ 0,47, обмотка "2" - 2 витка ПЭВ 0,31, обмотки "3" и "4" одинаковые, по 24 витка провода ПЭВ 0,47, обмотка "5" состоит из двух частей, по 10 витков ПЭВ 0,31, от середины (точки соединения двух частей) сделан отвод.

Второй трансформатор Т2 намотан на кольце К10X6X5 из феррита 2000НН. Его намотки "1" и "2" содержат по 6 витков, а "3" - 10 витков провода ПЭВ 0,31.

Конструктивно усилитель смонтирован в металлическом корпусе из отдельных дюралюминиевых панелей толщиной 2-3 мм, задняя стенка имеет исходную толщину около 10 мм, она фрезерована под профиль пластинчатого радиатора. Фрезеровка выставлена наружу, а гладкая поверхность внутри корпуса, на ней крепятся полевые транзисторы выходных усилителей.

Эти транзисторы не имеют контакта с корпусом и крепятся без изоляции. Боковины корпуса имеют круглые вентиляционные отверстия. Источник питания смонтирован на отдельном радиаторе, имеющем такую-же конструкция как и задняя панель корпуса, он крепится на изоляционных прокладках к одной из боковин.

Транзисторы и диоды изолируются слюдяными прокладками. Диоды КД213 прижаты к нему общей пластиной и винтами М3 (диоды изолированы от пластины своей пластмассовой частью корпуса, и от радиатора слюдяной прокладкой). Остальные детали источника крепятся к этому радиатору при помощи винтов, слюдяных прокладок и контактных "гребенок". Монтаж источника питания объемный на гребенках и выводах закрепленных деталей.

Электролитические конденсаторы крепятся при помощи изолированных хомутов к дну корпуса усилителя.
