Схема радиостанции 27 МГц с частотной модуляцией

Категория: Радиостанции
Схема радиостанции 27 МГц с частотной модуляцией

Радиостанция PC 01 отечественного производства, предназначена для работы в диапазоне 27 мгц на десяти каналах с частотной модуляцией. Питается напряжением 12-14В от бортовой сети автомобиля. Состоит из основного корпуса, в котором находится приемопередатчик и синтезатор сетки частот и манипулятора - выносного динамика-микрофона с встроенным микро переключателем режимов прием-передача.


Приемо-передатчик сделан по относительно простой схеме. Передатчик двухкаскадный с однотактным выходом. Приемник содержит усилитель высокой частоты и преобразователь на двухзатворных транзисторах. Тракт ПЧ сделан на микросхеме К174ХА6, предназначенной для работы в трактах ПЧ радиовещательных УКВ приемников. Включена почти по типовой схеме, разница в том, что роль фазосдвигающего контура возложена на кварцевый резонатор.

Синтезатор частоты сделан по известной многим радиолюбителям схеме с делителем частоты с переменным коэффициентом деления на К564ИЕ15. На плате синтезатора размещается ЧМ модулятор на ОУ.

Радиостанция ALAN 19 S-Mini сделана по традиционной для зарубежных радиостанций такого типа схеме. Синтезатор частоты на 40 каналов -интегральный на специализированной микросхеме. Выходной каскад передатчика однотактный. Приемный тракт транзисторный, содержит УВЧ, преобразователь первой ПЧ, преобразователь второй ПЧ и УПЧ на транзисторах. Шумоподавитель на сдвоенном ОУ, УЗЧ интегральный.

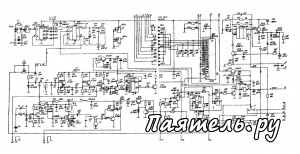

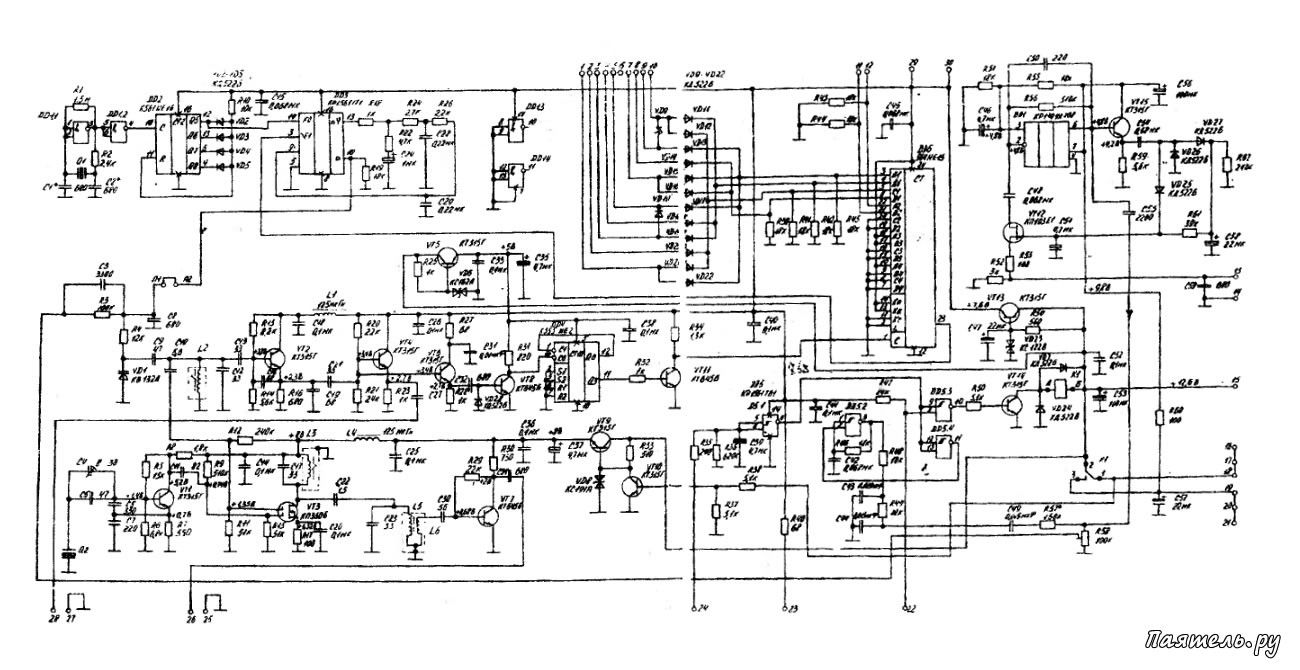

Принципиальная схема синтезатора частоты

Схема радиостанции 27 МГц с частотной модуляцией

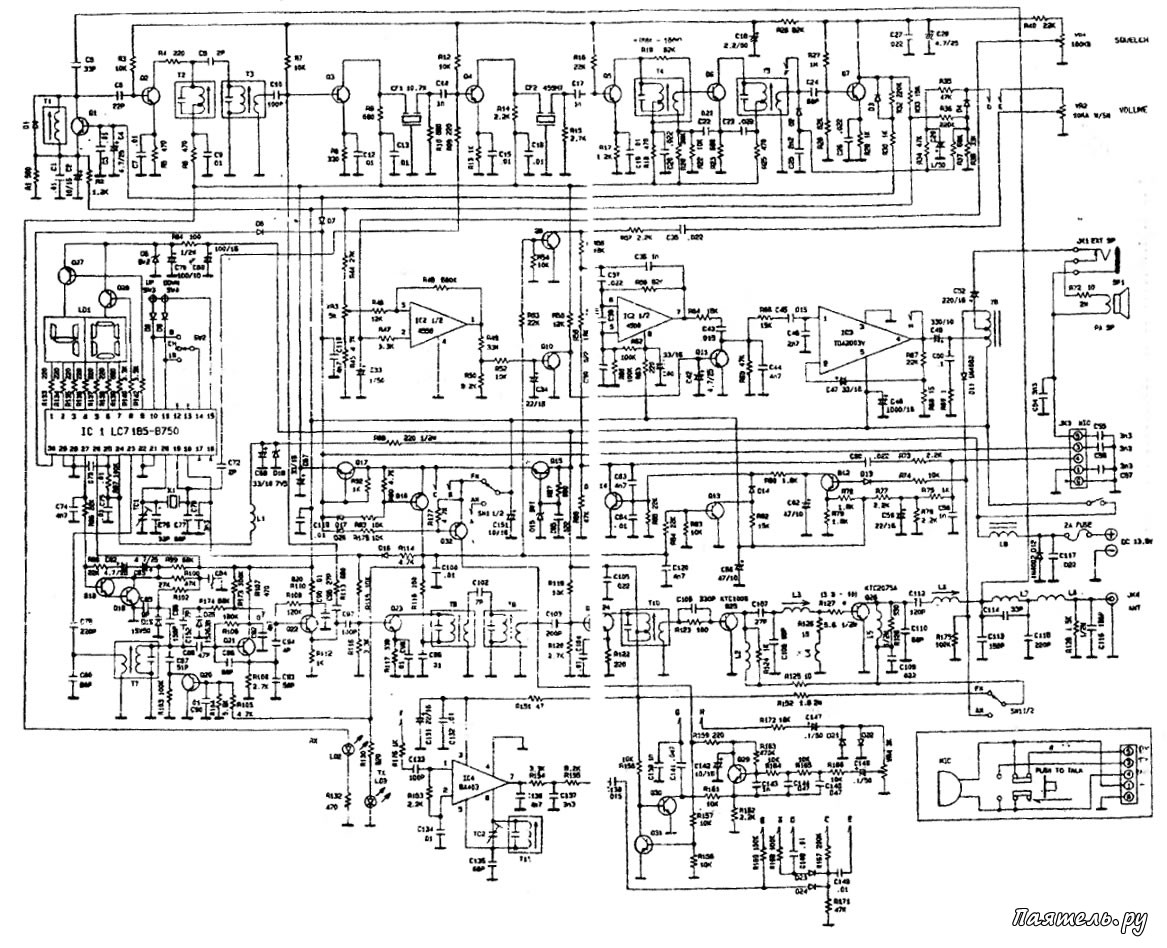

Принципиальная схема носимой радиостанции

Схема радиостанции 27 МГц с частотной модуляцией
