Телевизор Sanyo CEM2054

Категория: Телевизоры
Телевизор Sanyo CEM2054

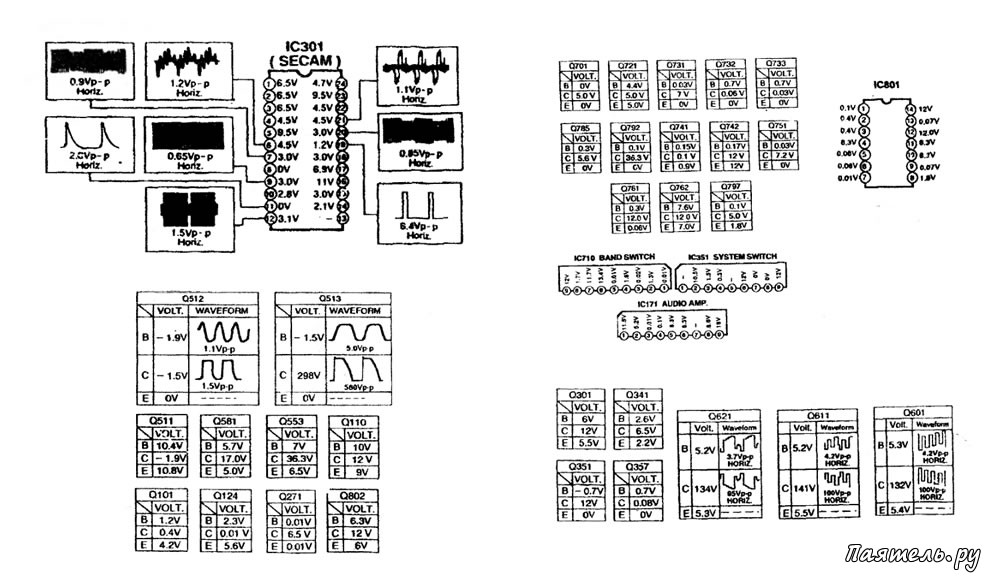

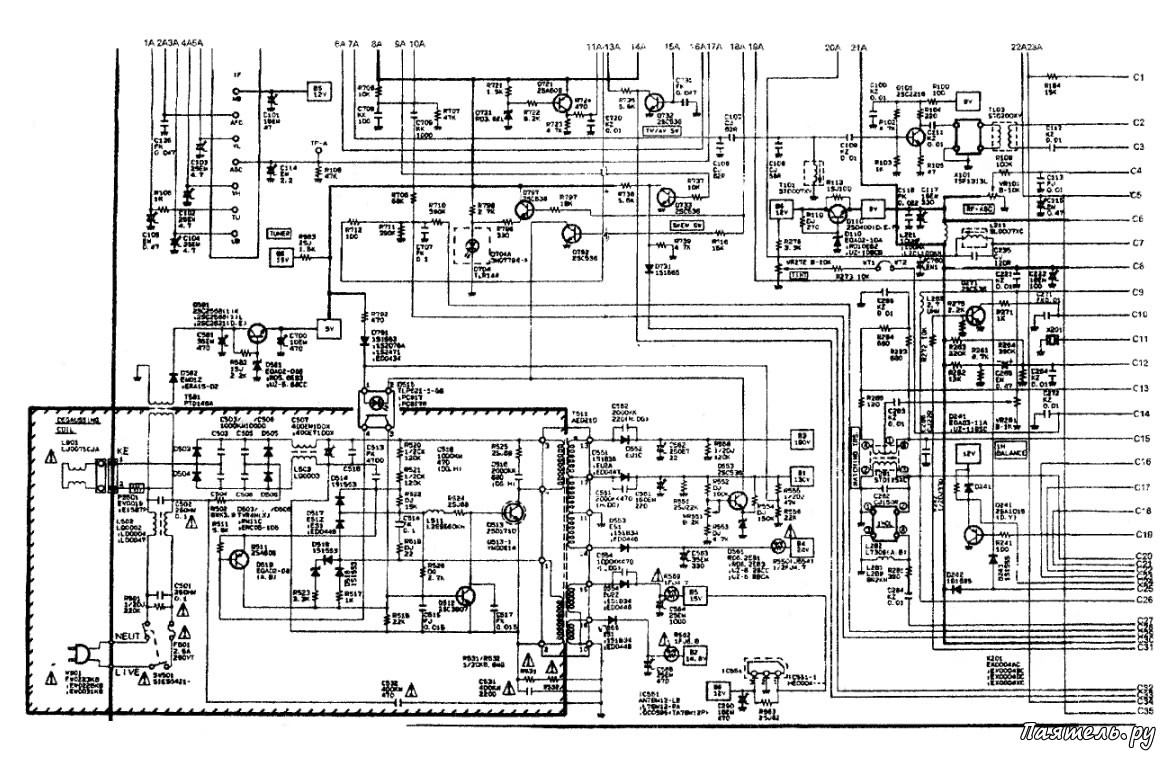

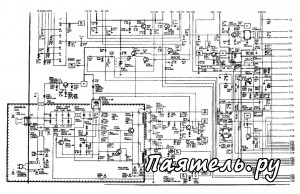

Источник питания - Импульсный, транзисторный с ВЧ трансформатором. При ремонте телевизора необходимо учитывать тот факт, что узел управления может функционировать даже при полном не функционировании импульсного источника питания, поскольку сам узел управления питается от отдельного трансформаторного источника на Т581 и стабилизаторе напряжения 5V на Q581.


Управление режимами дежурного включения производится при помощи оптопары D515. Управляющий сигнал от процессора IC701 поступает через транзисторный ключ Q792. При этом работает еще и ключ на транзисторе Q797, который управляет только индикаторным светодиодом. Этаже оптопара работает в системе стабилизации.

Устройство сравнения выполнено на транзисторе Q553. Режим (и выходные напряжения) устанавливается резистором VR551. В результате оптопара воздействует на Q511. который в свою очередь изменяет режим выходного каскада блоккинг-генератора и корректирует выходное напряжение, либо выключает источник (срывает генерацию).

Во вторичных цепях имеются разрывные элементы R550, R569, R562 это нужно учитывать при отсутствии одного из напряжений.

Телевизор Sanyo CEM2054

Блок управления и Тюнер

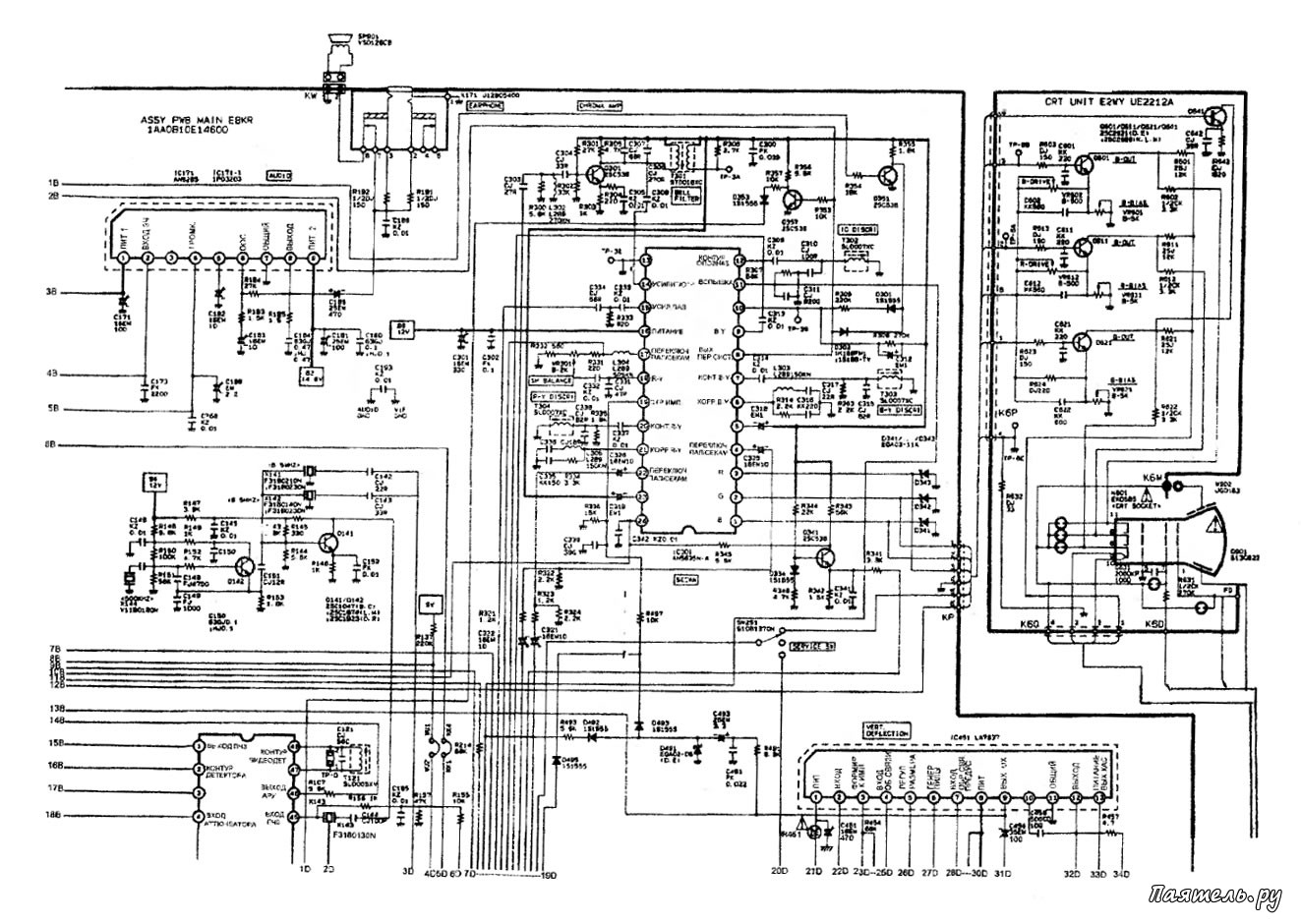

В основе узла контроллер IC701, его особенность в том, что запоминающее устройство уже имеется в его составе. Управление производится с клавиатуры через параллельный порт (выводы 22-30) или от ДУ посредством фотоприемника А701 на последовательный порт (выв. 14).

Питается системе от отдельного источника 5В с силовым трансформатором Т581 (чувствуется аналогия с нашими ДУ для 3-УСЦТ начале 90-х). Все регулировки, как обычно - постоянные напряжения формируются и импульсных последовательностей с изменяемой скважностью. Для насыщенности и громкости используются транзисторные интеграторы (Q762, Q761).

Для предустановки в момент включения служит каскад на Q721. Коммутация теле\видео при помощи микросхемы IC801, управляемой двумя ключами Q810 и Q732 по сигналу с вывода 5IC701.

Для настройки тюнера служит интегратор на транзисторе Q785, преобразующий импульсную последовательность С вывода 20 1С701 в постоянное напряжение изменяемое от нуля до 33В. При исходное напряжение 33В получается при помощи параметрического стабилизатора на R796 и IC791 из напряжения 130В (отсутствие настройки или самопроизвольная расстройка могут быть вызваны неисправностью этих элементов), питающего строчную развертку.

Для переключения поддиапазонов тюнера служит микросхема-коммутатор IC710, управляемая логическими уровнями с выводов 31 и 32 IC701. В системе АПЧ тюнере действует IC701, сигнал ошибки от тракта ПЧ поступает на вывод 8 IC701.

Питается тюнер напряжением 12В, вырабатываемым стабилизатором IC551. Это напряжение используется и для питания интеграторов регулировок.

Тракт ПЧ

Он входит в состав микросхемы-видеопроцессора 10101. Сигнал ПЧ поступает на выводы 7 и 8 от предварительного усилителя на Q101 и фильтра Х101. В системе видеодетектора работает контур Т121.

Телевизор Sanyo CEM2054

Система АПЧГ использует расстройку контура Т131 для получения сигнала ошибки. Выход видеодетектора - выв. 42. Затем следует эмиттерный повторитель на Q124.

Звук

Для достижения возможности работать в двух частотных стандартах звука используется конвертер на Q142 и Q143. Сигналы ПЧЗ 6,5 МГц или 5,5 МГц преобразуются им в сигнал частотой 6 МГц за счет гетеродина на Q142, с резонатором на 500 кГц. В фазосдвигающей цепи частотного детектора работает пьезорезонатор Х161. Выходной сигнал ЗЧ поступает с вывода 5 1С 101 на усилитель мощности с регулятором громкости на IC171.

Видео

С эмиттерного повторителя на Q802 видеосигнал поступает через линию задержки яркостного сигнала L201 на тракт яркости. Сигнал цветности
выделяется резонансным элементом Х251, и поступает на выв. 40. В некоторых случаях отсутствие цвета может быть вызвано неисправностью этого элемента.

Тракт обработки сигнала ПАЛ входит в состав микросхемы IC101, при том обработка сигналов СЕКАМ возложена на IC301.

В этой же микросхеме содержится матрица основных цветов и выходные видео-усилители. Выходной сигнал яркости поступает на эмиттерный повторитель на Q241 и далее непосредственно на плату кинескопа, в которой и происходит матрицирование основных цветоразностных сигналов и сигнала яркости.

Такая схема приняла в большинстве японских телевизоров. В случае отсутствия сигнала яркости неисправность может быть не только в линии задержки, но и в эмиттерном повторителе Q241.

Выходные видеоусилители на плате кинескопа питаются напряжением 130В от одного источника с строчной разверткой. Микросхема IС101 содержит схему синхронизации и задающих генераторов строчной и кадровой разверток.

Видеосигнал на синхроселектор поступает через вывод 33 IC101. Особенность схемы в том, что задающий генератор строчной развертки стабилизирован кварцевым резонатором Х421. Сигнал нужной частоты получается делением.

Выходной каскад строчной развертки имеет стандартную схему двух-каскадный усилитель с резонансными нагрузками на транзисторах Q431 и Q432 и выходной строчный трансформатор, совмещенный с высоковольтным анодным умножителем.

Существенных особенностей по сравнению с телевизорами УСЦТ этот каскад не имеет. Выходной каскад кадровой развертки сделан на микросхеме IС451.

Телевизор Sanyo CEM2054
