Схема пульта для сигнализации

Для дистанционного отключения сигнализации необходимо устройство, состоящее из пульта, передающего кодовую посылку (в виде модулированного ИК-излучения или радиоволн), и приемник, который принимает эту кодовую посылку, расшифровывает её, и при совпадении кодов, выключает сигнализацию. При самостоятельном изготовлении такого устройства (не прибегая к ПЛИС) возникает проблема с элементной базой...


Можно использовать микросхемы кодера и декодера от систем дистанционного управления телевизоров, но при этом, велика вероятность взлома такого устройства при помощи обычного пульта ДУ от телевизора.

Можно собрать кодер и декодер на обычных микросхемах К561 или К564, но в этом случае требуется большое количество "корпусов", и конструкция получается либо очень громоздкой, либо монтаж чрезмерно плотный.

Нынешняя относительная доступность элементной базы зарубежного производства позволяет использовать специализированные микросхемы "КОДЕК" ("кодер-декодер"), код которых можно задать распаяв перемычки. Одна из таких микросхем — UM3750.

На рисунке 1 показана схема брелка — передатчика кодовой посылки, реализованной при помощи модуляции инфракрасного излучения. Микросхема D1 - UM3750, на её входах (выводы 1-12) задается при помощи перемычек П1-П12 некий двоичный 12-ти разрядный код.

При подаче питания на выходе этой микросхемы (вывод 17) будут следовать повторяясь пачки импульсов, каждая из которых содержит установленный код. Всего возможно 4096 различных кодовых комбинаций. Эти пачки импульсов поступают на ключевой усилитель на транзисторах VT1 и VT2, на выходе которого включен светодиод инфракрасного излучения.

В результате излучение светодиода модулируется в соответствии с кодом. Код задается таким образом: установленная перемычка — ноль, неустановленная — единица.

Управляется брелок всего одной кнопкой S1, которая подает на его схему питание. При нажатии на S1 брелок излучает кодовый сигнал, при отпускании S1 излучение прекращается. Таким образом, команда только одна, например, на выключение сигнализации.

Рис.2

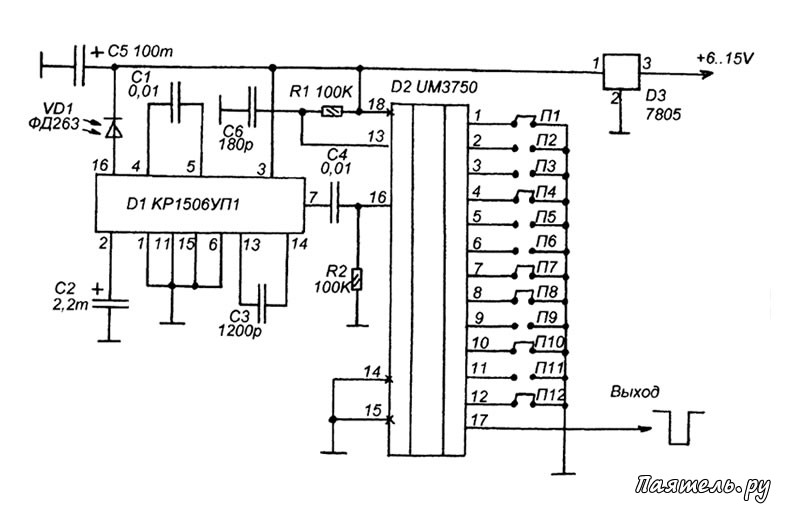

Схема пульта для сигнализацииПринципиальная схема приемного узла показана на рисунке 2. ИК-излучение, переданное брелком, воспринимается светодиодом VD1, и преобразуется в фототок.

На микросхеме D1 выполнен усилитель-формирователь, который преобразует фототок в импульсы логического уровня.

Полученные пачки импульсов поступают на вход микросхемы D2 - UM3750, которая в данном случае работает как декодер. Перемычки П1-П12 должны быть установлены таким же образом, как и в схеме передатчика (брелка).

При совпадении кода, переданного брелком, с кодом, заданным перемычками П1-П12 (рисунок 2) логический уровень на выводе 17 микросхемы D2 меняется с единичного на нулевой.

Таким образом, при уверенной связи между брелком и приемным узлом, при нажатии на кнопку S1 брелка (рисунок 1), на выводе 17 D2 (рисунок 2) появляются отрицательные (нулевые) импульсы, повторяющиеся с частотой следования кодовых пачек, при отпускании кнопки — единица.

Питается приемный блок напряжением 5 В от интегрального стабилизатора D3.

Вообще же напряжение питания для микросхемы UM3750 может быть в пределах 3...10В, так что для питания брелка можно использовать и "Крону", и батарею набранную из дисковых элементов.
