Схема автосигнализации с брелком и датчиками

Схема автосигнализации с брелком и датчиками

В основе звуко-синтезирующего устройства этой сигнализации лежит музыкальный брелок. Брелок содержит микросхему - каплю, в которой записаны восемь мелодий или звуковых эффектов, для разных наименований разные. Выбираются звуковые эффекты нажатием на резиновые кнопки. Питание - от двух дисковых элементов (3V). Отличие данного устройства в том, что оно приставляет собой полную автосигнализацию с управлением при помощи брепка по ИК-канапу, реагирующую на удар по корпусу машины, на качание или наклон кузова, на срабатывание контактных датчиков (дверные выключатели света, специально установленные датчики).


Кроме того сигнализация обеспечивает блокировку системы зажигания. Сигнализация разрабатывалась под автомобиль ВАЗ-2108, но она пригодна и для другого, при соответствующей модификации схемы блокировки зажигания.

Функционально схему устройства можно разбить на четыре узла — узел датчиков, узел управления, узел логики и узел питания. Начать изучение работы схемы лучше с узла логики (рис.1). Он выполнен на четырех микросхемах D1-D4, причем питание микросхемы D4 не связано с питанием D1-D3. Точки связи с другими узлами на схемах отмечены цифрами, например, все точки "5" всех узлов соединены вместе.

Выходы датчиков подключаются к точкам "2", "3", "4". Все датчики при срабатывании либо замыкают свой выход на общий минус (контактный датчик), либо формируют отрицательный импульс (или импульсы) произвольной формы. Эти сигналы через диоды VD1-VD3 поступают на одну общую точку - вывод 8 D1.3, которая является входом. Резистор R3 держит вход под положительным потенциалом.

Сигналы управления поступают от узла управления на точки "10" ("ON") и "11" ("OFF"). Это логические единицы, которые поступают в момент нажатия на соответствующую кнопку пульта управления. В режиме охрана RS-триггер на D4 в состоянии единицы на выходе D4.3 и нуля на выходе D4.4. Это приводит к открыванию транзисторного ключа на VT1 и VT2, который подает питание на микросхемы D1-D3, музыкальный синтезатор Н1.

В момент подачи питания зарядный ток конденсатора С2 устанавливает счетчик D2 в состояние "1000", при котором на его выводе 2 будет единица. Эта единица поступает на вывод 2 D1.1 и блокирует тактовый мультивибратор на элементах D1.1 и D1.2. В тоже время эта единица инвертируется элементом D1.4, и с его выхода нуль поступает на один из входов D1.3, открывая вход для приема сигналов от датчиков.

В это время на выводах 6 и 11 D2 будет код "00", который поступает на управляющие входы мультиплексора D3. В результате ни один из его выходов (выводы 14, 15, 12) не соединен с общим минусом и музыкальный синтезатор Н1 не активизирован.

При поступлении сигнала от любого из датчиков на выходе D1.3 появляется единичный импульс, который поступает на вход R (вывод 9) D2 и переводит счетчик в нулевое положение. На его выходах будет код "0000", и следовательно логический ноль на выводе 8. Это приводит к тому, что запускается тактовый мультивибратор на D1.1 и D1.2, вырабатывающий импульсы частотой примерно 0,7-1 Гц, и одновременно закрывается вход логического устройства (закрывается элемент D1.3 и не пропускает сигналы от датчиков).

Рис.3
Схема автосигнализации с брелком и датчикамиЭто нужно для того, чтобы исключить зацикливание. Коды с выходов "1" и "2" (выводы 6 и 11) D2 поступают на мультиплексор D3, и он начинает поочередно, с периодом в 1-1,5 сек., переключать любые три заранее выбранных звуковых эффектов из репертуара синтезатора Н1.

Импульсы с выхода синтезатора Н1 через С3 поступают на усилитель мощности на VT2 и VT4, и далее, через точку "8" на высокочастотную звуковую головку, которая воспроизводит эти звуковые эффекты. Это продолжается до тех пор пока счетчик D2 считает до восьми, то есть, примерно 8-12 секунд. Затем схема возвращается в исходный режим и готова принять новый сигнал от датчиков.

Питается синтезатор Н1 напряжением 3V, полученным от параметрического стабилизатора на VD4-VD5-R13. Светодиод VD5 одновременно служит индикатором режима "ON".

При выключении триггер на D4 переходит в состояние - нуль на выходе D4.3, единица на выходе D4.4. При этом ключ на VT1 и VT2 закрываэтся и питание на D1-D3 и Н1 не посту пает. В то же время открывается ключ на VT5 и VT6, и включается реле разблокировки зажигания, обмотка которого подключена между точкой "9" и общим минусом.

Узел управления выполнен на микросхемах для систем дистанционного управления телевизоров типа 3-УСЦТ, пульт на КР1506ХЛ1, приемный узел на ИМС КР1056УП1 и КР1506ХЛ2.

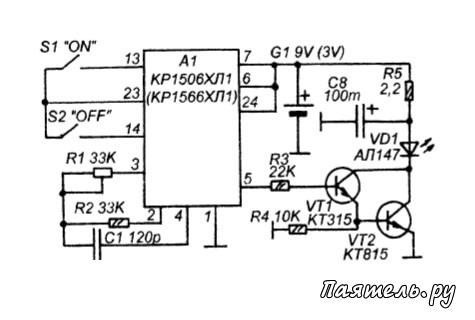

Пульт (рисунок 3) представляет собой упрощенный вариант пульта ДУ, в котором оставлены только две кнопки. При нажатии на кнопку S1 микросхема А1 вырабатывает кодовую последовательность включения включения первой программы. В данном случае это соответствует постановке на охрану (режим "ON").
