Схема активной акустической системы

Схема активной акустической системы

Всем хороши минимузыкальные центры, - и широкий набор функциональных возможностей, и неплохие характеристики, мало места занимают в квартире. Одно плохо, - выходная мощность невысокая, обычно не более 5-10W. Конечно, можно купить более мощный аппарат, но музыкальный центр с выходной мощностью около 100W стоит на порядок дороже.


Но не беда, - если в вашем распоряжении есть старые колонки типа S90 (или аналогичные), то используя недорогие микросхемы TDA7294 и AN6884 можно сделать из них хорошие активные акустические системы максимальной мощностью 100W, которые, при необходимости громкого воспроизведения, подключать на выход музыкального центра вместо его пассивных АС.

Принцип работы активной акустической системы

На вход подают сигнал с выхода УМЗЧ минимузыкального центра, то есть, с тех клемм, к которым подключают пассивные АС. А этот выход рассчитан на низкоомную нагрузку. Конечно, некоторые усилители, особенно небольшой мощности могут хорошо работать и на высокоомную нагрузку (в качестве предварительного усилителя), но чтобы не нарушать «привычный» режим работы, сопротивление входа активной АС понижено до 10 Оm при помощи резистора R8.

При мощности 2-3W на резисторе R8 может быть напряжение ЗЧ около 3-4V. Чувствительность же усилителя на TDA7294 составляет около 0,8V. Чтобы исключить возможность перегрузки при максимальной громкости, есть пассивный регулятор на переменном резисторе R9. А уровень входного сигнала индицируется на пятипороговой светодиодной шкале при помощи индикатора на поликомпараторной микросхеме AN6884, включенной по типовой схеме.

Чувствительность индикатора устанавливают подбором сопротивления R11, проверяя сигнал на выходе усилителя на А1 при помощи осциллографа. Чувствительность нужно установить так, чтобы все пять светодиодов зажигались при уровне входного сигнала, на 10% ниже уровня, при котором на выходе А1 возникают искажения - ограничения синусоиды.

Микросхема TDA7294, как и многие другие ИС УМЗЧ представляет собой мощный операционный усилитель, поэтому, коэффициент усиления УМЗЧ можно изменять изменяя величину R2, включенного в цепи ООС между выходом А1 и её инверсным входом (выв. 2). В дежурный режим УМЗЧ можно перевести при помощи S1. Если такого дополнительного выключателя не требуется, его можно заменить перемычкой. Конденсаторы С4 и С5 вместе с резисторами R4, R5, R6 обеспечивают «мягкое» включение усилителя при включении его сетевым выключателем S2.

Выходной сигнал поступает на схему акустической системы S90, в которой нет никаких изменений. На рисунке схема AC S90 не показана (только отмечено какие в ней динамики).

Для питания TDA7294 требуется двухполярный источник. В данном случае двухполярный источник выполнен на двух относительно доступных силовых трансформаторах типа ОСМ 01 220/24, мощностью по 100WC вторичной обмоткой на 24V. Первичные обмотки трансформаторов включены параллельно, а вторичные выпрямители последовательно, образуя двухполярный источник питания.

Схема индикатора питается через параметрический стабилизатор на R8 и VD1.

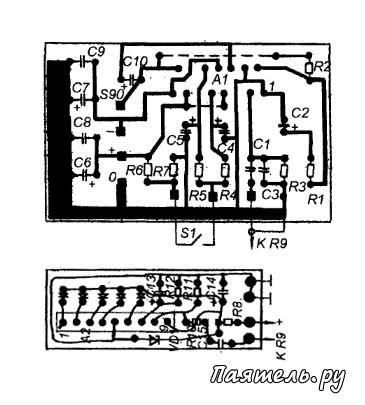

Печатная плата УМЗЧ и индикатора
Схема активной акустической системыСхемы УМЗЧ и индикатора выполнены на отдельных печатных платах. Платы выполнены кустарным способом (без применения компьютера, «лазерного утюга» или «фотопозитива»). Дорожки нарисованы от руки автомобильной эмалью при помощи заточенной спички. Эскизы плат приводятся на рисунках в тексте. Плата усилителя имеет размеры 55x35 мм, плата индикатора 40x15 мм. Травление -в растворе хлорного железа.

Микросхема TDA7294 должна быть установлена на радиатор площадью поверхности не менее 600 см2.

Максимальная мощность активной АС в данном случае, составляет около 100W. При 80W КНИ усилительного тракта не более 0,5%. Мощность сильно зависит от напряжения источника питания, и это позволяет выбирая другое напряжение питания изменять и выходную мощность. Микросхема TDA7294 хорошо работает в диапазоне питающих напряжений от ± 8V до +35V. Соответственно изменяется и максимальная выходная мощность.

Схема источника питания может быть и другой. Важно, чтобы выходное напряжение лежало в вышеуказанных пределах и мощность источника была как минимум в два раза больше максимальной выходной мощности усилителя. Источник можно сделать на базе широкоизвестного трансформатора ТС180, применявшегося в отечественных ламповых черно-белых телевизорах (соответственно перемотав обмотки).

Все электролитические конденсаторы должны быть на напряжение не менее 35V (у автора все конденсаторы на 63V). Соединения между входными клеммами, регулятором уровня R9, платой усилителя и платой индикатора уровня должны быть сделаны экранированным кабелем. В отсутствие низкочастотного экранированного кабеля можно с успехом использовать телевизионный типа РК-75, самый тонкий из имеющихся в продаже (для антенны он не очень, а для усилителя - в самый раз).

Диоды выпрямителя тоже нуждаются в радиаторах. КД213 имеют дисковую форму и в качестве радиатора на весь мост можно использовать две пластины, одну из сторон которых покрыть теплопроводной пастой и слоем слюды (или другого теплопроводного диэлектрика). Затем, зажать спаянный мост между пластинами и стянуть винтами с гайками.

Можно использовать готовые выпрямительные мосты или другие выпрямительные диоды соответствующей мощности. Усилитель можно сделать и на базе другой акустической системы или самодельной, допускающей максимальную мощность не ниже 90W, имеющей сопротивление 4-8 Оm.
