Микросхемы PT8A977 и PT8A978

Категория: Микросхемы
Микросхемы PT8A977 и PT8A978

Микросхемы РТ8А977 и РТ8А978 производятся фирмой Pericom Technology inc. в основном для применения в радиоуправляемых игрушках. РТ8А977 -кодер, а РТ8А978 - декодер. С их помощью можно передавать одновременно до пяти команд. Микросхемы могут работать как с радиоканалом, так и с инфракрасным каналом.


На случай инфракрасного канала РТ8А977 имеет отдельный выход, на котором импульсы кодовой посылки заполнены импульсами частотой в несколько десятков кГц, - как на выходе пульта ДУ для бытовой аппаратуры.

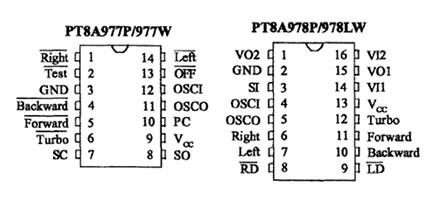

Микросхемы в исполнении РТ8А977Р - в корпусе DIP-14, PT8A977W - в корпусе SOIC-14, РТ8А978Р - DIP-16 и PT8A978LW - в корпусе SOIC-16.

Микросхемы PT8A977 и PT8A978

Микросхема РТ8А977 управляет питанием передатчика, - при передаче кода команды на её выводе 10 возникает единица, цель которой включить передатчик. При работе с радиоканалом импульсы на модулятор передатчика поступают с вывода 8, а при работе с

Структурная схема РТ8А977
Микросхемы PT8A977 и PT8A978

Электрические технические параметры РТ8А977:

1. Напряжение питания...............2,5...5V.
(номинальное значение............4V).
2. Ток потребления без нагрузки вых. 0,1 mА.
3. Ток потребления в спящем режиме.....5mА.
4. Напряжение лог. нуля............. 0,8V.
5. Напряжение лог. единицы.......3V.
6. Частота внутреннего тактового генератора при сопротивлении между выв. 12 и 11 200 kOm..................... 128 kHz.
7. Период подачи кода команды .........1 mS.
8. Период подачи кода старта............. 2 mS
9. Частота заполнения импульсов для подачи на ИК-излучатель (выв. 7)... половина частоты тактового генератора.


ИК-каналом, такие же импульсы, но заполненные поднесущей, равной половине частоты задающего генератора, - с вывода 7. 8 составе РТ8А978 есть два дополнительных усилителя, которые можно использовать для предварительного усиления сигнала, поступающего на вход декодера (на выв. 3).

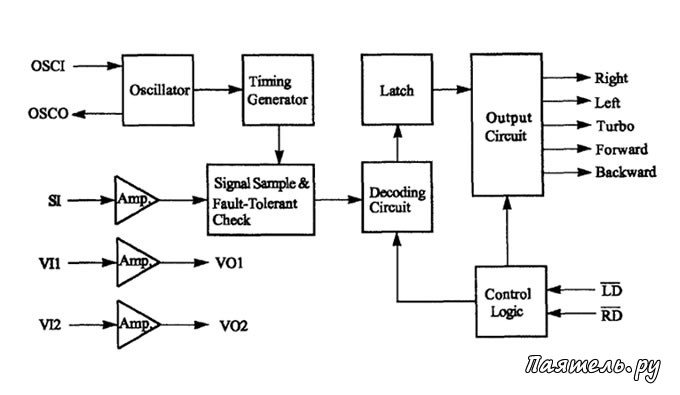

Структурная схема РТ8А978
Микросхемы PT8A977 и PT8A978

Электрические технические параметры РТ8А978:

1. Напряжение питания РТ8А978Р ... 2.5...5V.
(номинальное значение............4V).
2. Напряжение питания PT8A978LW.... 2...5V. (номинальное значение........... 4V).
3. Ток потребления без нагрузки выходов 1mA.
4. Ток потребления в OFF-режиме...... 10mА.
5. Напряжение логического нуля............0,8V.
6. Напряжение логической единицы.....3V.
7. Частота внутреннего тактового генератора при сопротивлении между выв. 4 и 5 200 kOm................................ 128 kHz.
8. Чувствительность сигнального входа (вывод 3)........................................0,3V.
9. Есть два дополнительных инвертирующих сигнальных усилителя, один - вход выв. 14, выход выв. 15, второй, - вход выв 16, выход выв. 1.


Типовая схема построения передатчика радиоуправления, работающего на частоте 27,145 МГц с амплитудной модуляцией.

Команды подаются кнопками S1-S6. Кнопка S5 служит для подачи команды выключения. Остальные для подачи пяти команд управления.
Передатчик выполнен на транзисторах V1 и V2. Модуляция осуществляется изменением режима базовой цепи V1. Ключ на транзисторах V6 и V5 служит для включения питания передатчика при передаче команды.

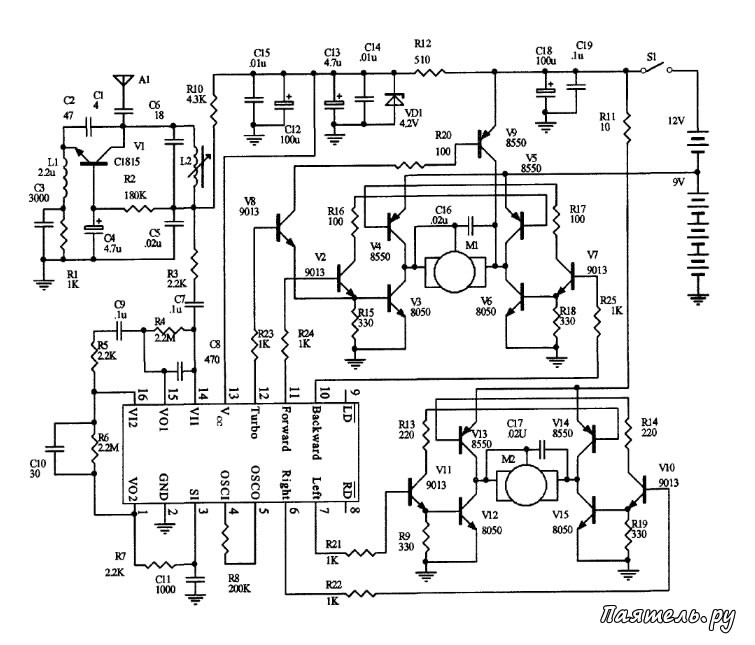

Микросхемы PT8A977 и PT8A978Схема построения приемного узла радиоуправляемой модели автомобиля. На транзисторе VT1 выполнен приемник по схеме сверхрегенеративного детектора. Сигнал с его выхода поступает на предварительный усилитель, организованный на двух дополнительных усилителях, имеющихся в микросхеме PT8А978.

В результате чувствительность по выводу 14 микросхемы получается около 0,2 mV (по сравнению с 300mV по выводу 3). Драйвера двигателей приводящих в движение модель выполнены по схеме на транзисторных ключах.

Вместо них могут использоваться специализированные микросхемы - драйверов маршевых микроэлектродвигателей.
