Схема дистанционного управления нагрузками и устройствами

Схема дистанционного управления нагрузками и устройствами

Систему дистанционного управления телевизора 2-УСЦТ, 3-УСЦТ, предназначенную для переключения восьми программ, можно приспособить для дистанционной передачи трехразрядного двоичного кода или для управления нагрузками или устройствами. Ищем на плате модуля ДУ (МДУ) микросхему К561КП2 и подпаиваем четыре провода к её выводам со стороны печатных дорожек: один к выводу 11, другой к выводу 10, третий к выводу 9, четвертый к выводу 8.


Первые три провода, соответственно, младший, второй и старший разряды двоичного кода, а четвертый - GND (общая шина). Логические уровни КМОП 12V. Теперь этот код (от 000 до 111) можно подать на вход какого-то цифрового устройства, которое должно как-то реагировать на эти команды. Команды подаются при помощи пульта (кнопки «1» - «8»),

Вариант с непосредственным управлением без применения дополнительных микросхем, весьма ограничен, функционально. Если нужно управлять всего одной нагрузкой можно воспользоваться имеющимся в системе ДУ выключателем с электромагнитным реле на выходе. Реле это, обычно, КУЦ-1 или РЭС-22, все контакты которого включены параллельно.

По идеи, реле должно выдерживать мощность до 280 Вт (при напряжении 220В) и значительный бросок тока при заряде конденсатора импульсного источника питания телевизора. Наделе, на это способна система только с реле КУЦ-1. Контакты же РЭС-22 быстро подгорают и, возможно, у попавшей вам в руки системы ДУ, реле РЭС-22 уже мало пригодно для дальнейшей эксплуатации.

В этом случае и в случае, если вам нужно коммутировать более мощную нагрузку, можно использовать современное реле от автомобильных сигнализаций. Оно, обычно, при работе на напряжении 220В может коммутировать ток до 20-30А (нагрузка ДО 4000-6000Вт).

Однако, сразу включать обмотку такого реле можно только вместо РЭС-22. Обмотка РЭС-22 более низкоомная, чем КУЦ-1, поэтому и ключ в схеме ДУ стоит более мощный. Если же меняем КУЦ на автомобильное реле, то нужно будет переделать ключ.

В частности, уменьшить сопротивление резистора, включенного последовательно с обмоткой реле, до величины, равной половине сопротивления обмотки нового реле, и заменить ключевой транзистор (обычно КТ315) более мощным, например, КТ815. А так же, подобрать сопротивление в цепи его базы, так, чтобы новое реле включалось уверенно.

Для управления несколькими нагрузками можно использовать выходы МДУ для переключения программ телевизора. Но здесь есть один нюанс, - без применения дополнительных микросхем, можно только переключать восемь нагрузок, то есть, одна включена, а все другие выключены (или наоборот, зависимо от логического уровня на выводе 3 К561КП2).

Если такая логика работы подходит, то достаточно замкнуть вывод 6 К561КП2 на общий минус (на вывод 8 К561КП2), а управляющие уровни подавать на внешние дополнительные ключи с выводов 13 («N1»), 14 («N2»), 15 («N3»), 12 («N4»), 1 («N5»), 5 («N6»), 2 («N7»), 4 («N8») К561КП2.

При этом, если активным должен быть уровень логической единицы, ничего больше делать не нужно, но если требуется активный ноль, нужно вывод 3 микросхемы К561КП2 отключить от вывода 16 этой же микросхемы (отрезать от него дорожку) и перемычкой соединить с выводом 8.

Сложнее, когда нужно независимо управлять разными нагрузками. То есть, так чтобы любые из них можно было включать или выключать, а остальные при этом должны оставаться в установившихся состояниях. Здесь есть решение но потребуются дополнительные триггера.

Рис.2
Схема дистанционного управления нагрузками и устройствамиВ случае, если мы будем управлять только четырьмя нагрузками, можно условиться так, что одна кнопка служит для включения, а вторая для выключения. Это даже удобно, потому что кнопки переключения программ на стандартном пульте расположены в два ряда. Кнопки верхнего ряда, например, можно использовать для включения нагрузок, а расположенные ниже - для выключения.

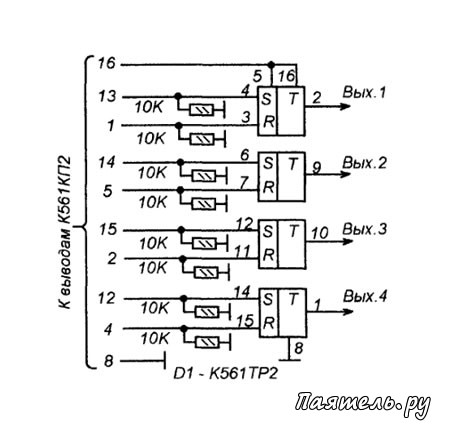

В этом случае нам достаточно дополнительно взять две микросхемы, например, К561ЛЕ5 (рис. 1) и на их элементах сделать четыре RS-триггера. Или использовать одну микросхему К561ТР2 (рис. 2).

Выходные каскады зависят от того, чем нужно управлять. Это могут быть транзисторные ключи с электромагнитными реле или светодиодами оптопар, тиристорные или симисторные каскады. Любые выходные каскады, которыми можно управлять подачей логических ШОП уровней.

Число управляемых нагрузок может быть и больше, если какие-то из них объединять, например, функцией выключения (или включения).

Например, семь нагрузок, которые можно включать отдельными кнопками, и одна общая кнопка для выключения их все сразу. Или шесть нагрузок, включать которые можно отдельными кнопками, а для выключения - по одной кнопке на три нагрузки. Соответственно, потребуется и больше микросхем.
