Схема сверкающего шара на светодиодах

Категория: Гирлянды
Схема сверкающего шара на светодиодах

В данной публикации представлена схема электронной начинки сверкающего и переливающегося прозрачного зеркального пластмассового шара. Обратите внимание, - на выходе десятичного счетчика-дешифратора вместо семисегментного цифрового индикатора включены семь разноцветных светодиодов. Семисегментный код в чистом виде, без определенного расположения сегментов, сложен для визуальной систематизации.


Поэтому, переключение кучно расположенных разноцветных светодиодов, подключенных к его выходам, будет восприниматься как хаотическое. А если эти светодиоды расположить внутри пластмассового прозрачно-зеркального шара, эффект получится весьма необычный.

Бывают двухцветные светодиоды с двумя выводами, цвет свечения которых зависит от направления тока через них. Если на выходе К176ИЕ4 включить такие светодиоды (рис. 2) эффект получится еще интереснее. Если раньше (рис.1) каждая светящаяся точка шара имела определенный цвет, то сейчас каждая точка (рис. 2) будет менять цвет, и общий цвет шара будет меняться, сохраняя примерно одну суммарную яркость.

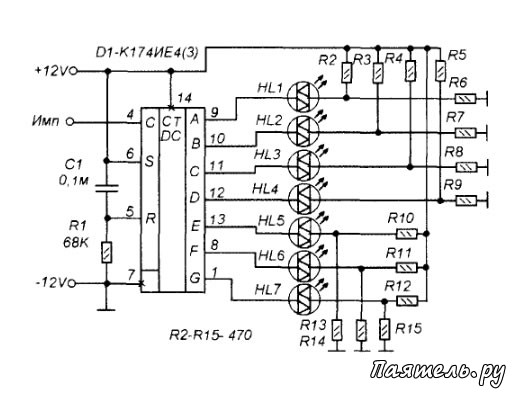

Рис.2
Схема сверкающего шара на светодиодахДля того чтобы менять ток через светодиоды в зависимости от того, на выходе микросхемы нуль или единица, светодиоды подключены к делителям напряжения на резисторах, создающих некоторую среднюю точку питания, равную половине напряжения питания.

Теперь, когда на выходе микросхемы логическая единица, напряжение на этом выходе оказывается выше напряжения на делителе и горит одна часть светодиода. При логическом нуле напряжение выхода будет ниже напряжения на делителе и будет гореть другая часть светодиода.

В то же время, число светящихся светодиодов меняться не будет, - будет изменяться только их цвет. Резисторы R2 - R15 должны быть одинакового сопротивления.

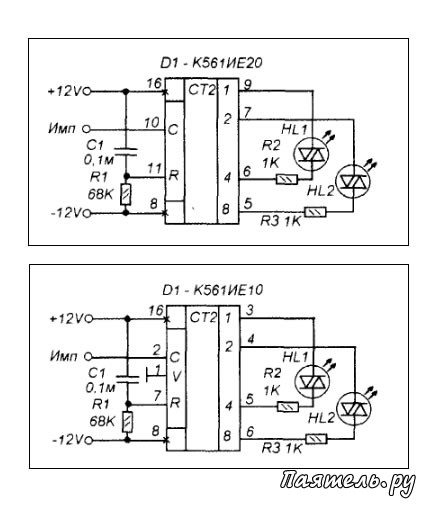

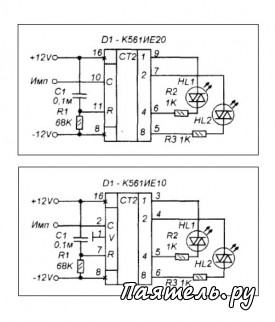

Рис.3 и 4
Схема сверкающего шара на светодиодахДругих эффектов можно получить, используя обычные двоичные счетчики. На рисунке 3 дана схема, которую можно, например, вмонтировать в глаза игрушечного филина.

Два двухцветных двухвыводных светодиода HL1 и HL2 подключены между выходами двоичного счетчика D1. Светодиодов два, и цвета два, но общее число различных комбинаций их включения и цвета достигает 12-ти.

Здесь используется счетчик К561ИЕ20. Его достоинство в относительно мощных выходах, но можно использовать и другие счетчики, например. К561ИЕ10 (рис. 4).

Схемы на рисунках 3 и 4 работают абсолютно одинаково, но в схеме на рисунке 6 яркость свечения светодиодов будет немного больше.
