Схема простого преобразователь АЦП/ЦАП

Категория: Другие

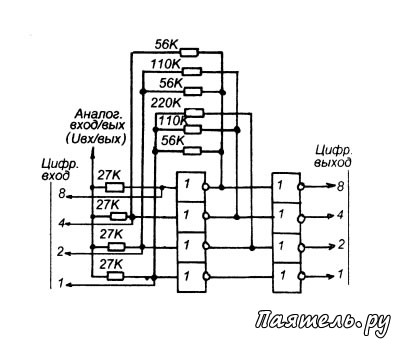

Схема простого преобразователь АЦП/ЦАП

Этот несложный универсальный преобразователь может найти применение в различных датчиках и других устройствах. Его особенность состоит в том, что его аналоговый вход может выполнять и роль аналогового выхода. Когда на цифровой вход двоичный код не поступает преобразователь работает как АЦП, и двоичный код на его цифровом выходе будет соответствовать напряжению, поступающему на его аналоговый вход (при напряжении питания 15В кодовые числа на выходе точно соответствуют входному напряжению с дискретностью в 1В).


Если на цифровой вход подавать двоичный код, то АЦП превратится в ЦАП, и напряжение на его аналоговом, теперь уже, выходе будет соответствовать двоичному коду, поступающему на цифровой вход.

В АЦП/ЦАП можно использовать любые восемь инверторов КМОП, например две микросхемы K561ЛE5, К561ЛА7, или К561ЛН2.
