Схема инфракрасных датчиков включения освещения - Микросхема PT8A261/262

Схема инфракрасных датчиков включения освещения - Микросхема PT8A261/262

Микросхемы производятся фирмой Pericom Technology inc. для применения в инфракрасных датчиках управления освещением. РТ8А261 предназначена для работы с симисторным выходным каскадом, а РТ8А262 - с релейным. Микросхемы представляют собой логические схемы с компараторами для обработки сигналов от датчиков.


Имеют входы для подачи сигнала от инфракрасного пироэлектрического датчика движения (вывод 11), от фоторезистора - датчика времени суток (вывод 6).

РТ8А261 вырабатывает импульсный сигнал для управления симистором, а РТ8А262 - логический уровень для включения ключа, управляющего электромагнитным реле. Возможна ручная регулировка продолжительности горения светильника (переменный резистор на выводе 3).

Возможно принудительное включение лампы подачей напряжения питания на вывод 7, и принудительное выключение соединением этого вывода с минусом питания микросхемы. Для автоматической работы вывод 7 никуда не подключают.

Схема инфракрасных датчиков включения освещения - Микросхема PT8A261/262

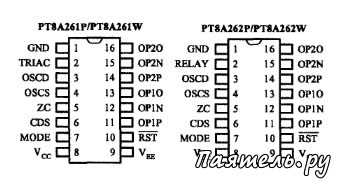

Микросхемы РТ8А261Р и РТ8А262Р в корпусах PDIP-16, микросхемы PT8A261W и PT8A262W в корпусах SOP-16, микросхемы PT8A261DE и PT8A262DE - бескорпусные.

Электрические характеристики:

1. Напряжение питания VCC..........4,4...6V.
(номинальное значение........5V).
2. Уровень логической единицы .... 0,8VCC.
3. Уровень логического нуля..........0.2VCC.
4. Частота внутреннего задающего генератора.........................12,8...19,2 kHz.
5. Диапазон рабочих температур ... (-25)..70°С.


Схема инфракрасных датчиков включения освещения - Микросхема PT8A261/262

Схема автоматического выключателя освещения с симисторным ключом на выходе. SD6222 - пироэлектрический инфракрасный датчик движения. R13 - фоторезистор выполняющий роль датчика времени суток. Его чувствительность устанавливают подбором сопротивления R10. R7 - регулятор задержки, с его помощью регулируется частота генератора, делением частоты которого определяется задержка.

Схема инфракрасных датчиков включения освещения - Микросхема PT8A261/262

Схема автоматического выключателя освещения с электромагнитным реле на выходе. SD6222 - пироэлектрический инфракрасный датчик движения. R11 - фоторезистор выполняющий роль датчика времени суток. Его чувствительность устанавливают подбором сопротивления R13. R10 - регулятор задержки, с его помощью регулируется частота генератора, делением частоты которого определяется задержка.
