Схема сигнализатора открытой двери холодильника

Категория: Сигнализаторы
Схема сигнализатора открытой двери холодильника

Если дверь холодильника остается открытой более 6 секунд схема сигнализатора начинает издавать прерывистые предупредительные звуковые сигналы высокого тона, прерывающиеся с частотой 2 Гц и повторяющиеся каждые 6 секунд. Схема питается от гальванической батареи и не требует никакого подключения к цепям холодильника.
Подробнее...

Схема звукового сигнализатора - включенные фары

Схема звукового сигнализатора - включенные фары

Работает схема так: если вы выключили двигатель, но фары горят, то при открывании двери раздается предупредительный звуковой сигнал. Сигнал звучит только когда вы открываете дверь, и только при условии что фары включены, а зажигание выключено. Принципиальная схема устройства показана на рисунке. Она состоит из звукового генератора на элементах D1.2-D1.4 микросхемы К561ЛЕ5, работающего на пьезоэлектрический звукоизлучатель, и контрольной схемы на логическом элементе D1.1.
Подробнее...

Сигнализатор непристегнутого ремня

Категория: Сигнализаторы
Сигнализатор непристегнутого ремня

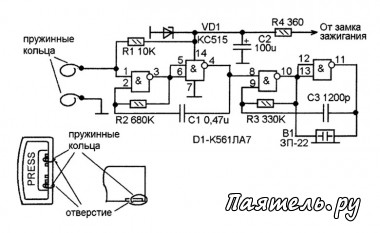

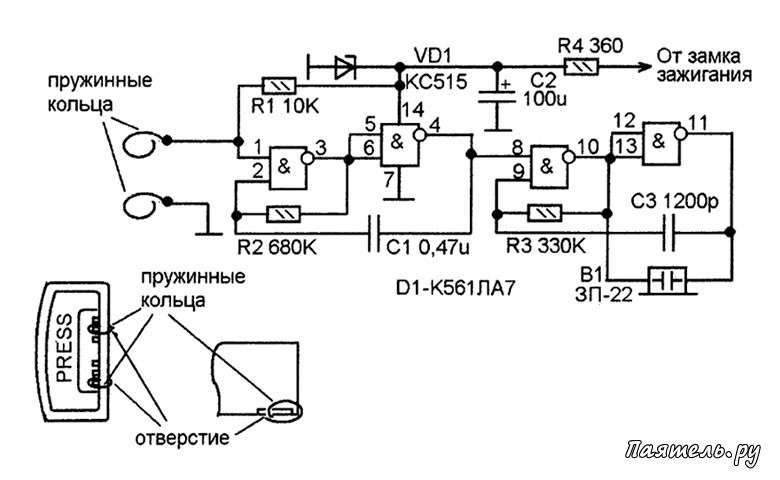

На большинства современных автомобилей (ВАЗ 2108-15, Приора) и некоторых иностранных, отсутствует сигнализатор не пристегнутого ремня безопасности. На рисунке показана схема и конструкция простого сигнализатора, дающего прерывистый звуковой сигнал, если вы включили зажигание, но не пристегнули ремень.
Подробнее...

Схема сигнализатора открытия двери на магните

Категория: Сигнализаторы
Схема сигнализатора открытия двери на магните

Плата со схемой, герконом и источником питания устанавливается в пропил в наличнике дверного проема, в верхней части. Затем, устройство нужно замаскировать картонной крышечкой. Крышечка должна легко сниматься. А в верхней части двери, как раз напротив геркона, нужно просверлить паз и в него всунуть постоянный магнит. Когда дверь закрыта магнит действует на геркон.
Подробнее...
