Схема сигнализатора открытия двери на магните

Категория: Сигнализаторы
Схема сигнализатора открытия двери на магните

Плата со схемой, герконом и источником питания устанавливается в пропил в наличнике дверного проема, в верхней части. Затем, устройство нужно замаскировать картонной крышечкой. Крышечка должна легко сниматься. А в верхней части двери, как раз напротив геркона, нужно просверлить паз и в него всунуть постоянный магнит. Когда дверь закрыта магнит действует на геркон.


Возможен и другой вариант, - пара геркон-магнит используется готовая, - датчик для охранной сигнализации, а плата расположена где-то в другом месте, и связана с герконом двумя незаметными проводками. Схема представляет собой двоичный счетчик, который считает сколько раз замыкались контакты геркона. В первые 10-15 секунд после включения (выключателем S1) счетчик обнуляется и удерживается в нулевом положении конденсатором С4. Это время на то, чтобы закрыть дверь.

Далее, после того как С4 зарядится схема входит в ждущий режим. Если кто-то откроет и закроет дверь контакты геркона S3 разомкнутся и замкнутся. При замыкании (при закрывании двери) будет цепью C1-R2 сформирован импульс, который переключит счетчик в следующее состояние. Цепь R3-C2 подавляет ошибочные импульсы от дребезга контактов геркона.

Схема сигнализатора открытия двери на магнитеВ результате, когда вы вернетесь, откроете и закроете за собой дверь, счетчик должен быть в состоянии «1» (0001). Если состояние больше единицы, - кто-то был в комнате в ваше отсутствие.

Индикация состояния счетчика светодиодная, в двоичном отображении. Схема питается от батареи, поэтому, с целью экономии питания и чтобы схема не привлекала к себе внимания, питание на светодиоды подается через кнопку S2, только во время просмотра.

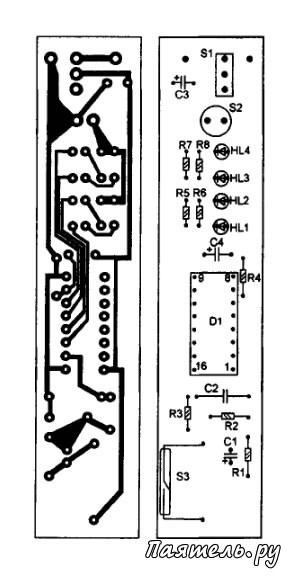

В дежурном режиме (когда не нажата S2) схема потребляет минимальный ток, поэтому Кроны должно хватить как минимум на полгода работы. Схема собрана на печатной плате из стеклотекстолита с односторонним расположением печатных дрожек.

Кнопка S2 и выключатель S1 - миниатюрные, импортные, с выводами под печатный монтаж.
