Схема передатчика для радиоспортивных игр и пеленгации

Категория: Передатчики / Другие
Схема передатчика для радиоспортивных игр и пеленгации

Этим передатчиком можно пользоваться при проведении различных радиоспортивных игр, при тренировках по пеленгации и при проведении малых соревнований. Передатчик генерирует сигнал фиксированной частоты 3,579 МГц, мощностью около 0.01W. Модуляция телеграфная, но для того чтобы сигнал можно было принять на радиовещательный С8-приемник с конвертером, есть режим амплитудной 100% манипуляции.


Микросхемы К155ЛА3 достаточно широко распространены, но при их отсутствии их можно заменить аналогами серий К555, К533, К133 и др. Практически любыми аналогами ТТЛ.

Собран передатчик объемно-печатным монтажом в корпусе и на демонтированной плате неисправного селектора каналов СКМ-24 взятого от старого телевизора - УСЦТ. Для того чтобы в нем поместилась катушка в одной из его крышек вырезано отверстие. Так же, сделаны отверстия напротив конденсаторов С1 и С5 чтобы их можно было подстраивать не раскрывая корпус.

Антенной служит проволочный штырь длинной 1,5 метра. При работе (и во время налаживания) необходимо подключить антенну и заземление. Причем, во время налаживания нужно подключить именно ту антенну, которая будет в дальнейшем использоваться с данным передатчиком.

Настройку следует начать с проверки работы задающего генератора на элементах D1.1 и D1 2. Обычно, собранный по такой схеме, генератор запускается сразу, но если имеются проблемы с запуском нужно подобрать сопротивления резисторов R1 и R2.

Настройку выходного каскада выполняйте обязательно с подключенной антенной и заземлением. Установите ключ S2 в разомкнутое положение и подстройкой С5 и сердечника L1-L2 добейтесь максимальной величины излучения. Для контроля излучения можно пользоваться простейшим индикатором, - осциллографом, на входе которого подключена объемная катушка из нескольких витков.

Или, такую же катушку через детектор на одном диоде подключить к входу мультиметра, включенного на измерение малых постоянных напряжений. Индикатор нужно расположите на некотором расстоянии от антенны (1-2 метра).

Подстраивая контур нужно достигнуть таких параметров, когда индикатор будет показывать максимальное излучение (максимальное напряжение по табло мультиметра или максимальная амплитуда синусоиды на экране осциллографа).

На основе этого же передатчика можно сделать автоматическую лису, если дополнить его цифровым формирователем телеграфного кода. Импульсы с выхода этого формирователя нужно инвертировать и подать на вывод 10 D1.3.

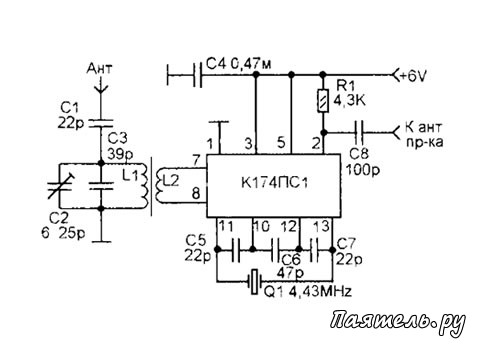

Рис.2
Схема передатчика для радиоспортивных игр и пеленгацииДля того чтобы сигнал этого передатчика в режиме "AM", можно было принимать на радиовещательный приемник с диапазоном СВ (MW, AM) нужно сделать несложную конвертерную приставку, переносящую частоту 3,579 МГц в полосу диапазона 520-1600 кГц. Один из множества возможных вариантов схем такого конвертера показан на рисунке 2.

Конвертер представляет собой преобразователь частоты на микросхеме К174ПС1. Сигнал от антенны поступает на входной контур L1-C3-С2. Через катушку связи - на симметричный вход преобразователя частоты микросхемы.
