Схема металлоискателя скрытой проводки

Категория: Металлоискатели
Схема металлоискателя скрытой проводки

Металлоискатель обнаруживает водопроводную трубу под слоем стены толщиной до 150 мм, канализационную трубу - до 250-300 мм, современную пятирублевую монету на глубине до 40 мм, электрический провод на глубине до 30 мм. В большинстве случаев, при проведении ремонтно-строительных работ такой чувствительности достаточно. Схема собрана на одной микросхеме CD40106, в которой содержится шесть триггеров Шмитта с инверторами на выходах.


На следующем этапе закрепите витки катушки изолентой. Затем вытащите гвозди и аккуратно, обмотайте изолентой всю катушку, с натягом, (так как наматывают катушки на ферритовые кольца, только здесь намотка не проводом, а изолентой). Так чтобы проводники катушки плотно прилегли друг к другу, как в жгуте многожильного провода.

Сделайте выводы длиной не менее 25 см. Далее, катушку нужно экранировать. Экран сделан из ленты алюминиевой фольги. Такую ленту можно извлечь из неисправного компьютерного кабеля (для подключения монитора или принтера) или распотрошить большой бумажный или электролитический конденсатор.

Рис.2
Схема металлоискателя скрытой проводкиВ общем, нужна лента из тонкой мягкой алюминиевой фольги. Этой лентой нужно обмотать катушку таким же образом, как вы её обматывали изолентой, но по поверхности изоленты. От полученного экрана нужно сделать вывод, и обмотать катушку еще раз изолентой, но уже по поверхности экрана из фольги.

В результате у вас получится колечко с тремя выводами. Теперь для этого колечка нужно подобрать подходящий пластмассовый корпус, например пластмассовую крышку от банки. Закрепить внутри катушку клеем Момент.

Теперь осталось подобрать подходящую пластмассовую трубку или пластмассовый стержень, на роль штанги для механического крепления катушки на расстоянии 20-25 см от корпуса прибора.

К крышке, в которой расположена катушка этот стержень (или трубку) нужно крепить без применения металлических деталей. Второй конец прикрепите к корпусу, в котором расположена печатная плата, источник питания и другие детали (рис. 3).

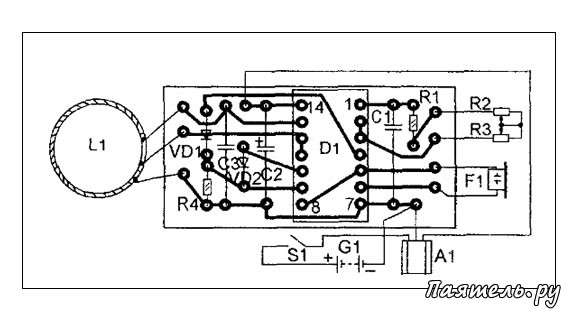

Монтажная схема показана на рисунке 2. Плата обращена к читателю стороной с печатными дорожками. Микросхема - стабилизатор расположена вне платы (в исходном варианте стабилизатор не был предусмотрен, но позже выяснилось, что он необходим).

Настройка

Налаживание следует начать с проверки работоспособности генераторов. Не спеша поворачивая R2 нужно добиться звучания F1, затем, понизить тон звука при помощи R3 до низкого тона, переходящего в тишину.

Рис.3
Схема металлоискателя скрытой проводкиДалее, поворачивайте R3 в том же направлении, пока звук не появится снова. Заметьте сектор молчания, и установите R3 в средину этого сектора. Если это сделать не удается, нужно подстроить R2 и повторить настройку резистором R3 (нужно, чтобы середине сектора молчания соответствовало примерно среднее положение R3).

При поднесении поисковой катушки к металлическому предмету её индуктивность меняется. Меняется и частота генератора. При этом F1 начинает звучать, и чем ближе к металлу, тем выше тон звука.

Возрастание тона звука происходит потому, что с приближением к металлу частота измерительного генератора все больше уходит от частоты опорного.
