Схема осциллографа С1-65

Схема осциллографа С1-65

В статье рассматривается осциллограф С1-65. Это довольно громоздкий прибор, в недавнем прошлом модель С1-65 (и С1-65А), можно сказать, была хитом радиоэлектронной промышленности. Ими оснащались практически все советские предприятия, производящие электронную технику военного и гражданского назначения.


Усиление усилителя вертикального отклонения регулируют двумя ручками, - переключателем V/деление и регулятором чувствительности Y, которые расположены одна на другой пирамидкой. Например, если мы установим переключатель в положение «IV/деление», а ручку регулировки повернем в крайне правое положение, то при подаче на вход Y напряжения 1V луч переместится вверх на одно деление.

Теперь, когда все работает, давайте попробуем посмотреть наводки в вашем теле. Установите переключатель «время/деление» на «5 mS», переключатель «V/деление» - на 2V. Подключите к входу Y щуп (или просто всуньте в разъем кусок проволоки) и прикоснитесь к нему пальцами.

На экране появится синусоида, возможно искаженная (ее форма зависит от того, какие наводки есть в вашем теле). Если синусоида будет смещаться по горизонтали или будет иметь вид нескольких хаотически движущихся синусоид, нужно повернуть ручку уровень так, чтобы изображение стабилизировалось.

По клеткам на экране, зная сколько вольт на деление приходится по вертикали, и сколько миллисекунд на деление приходится по горизонтали, можно примерно вычислить амплитуду и период сигнала, частоту.

В правой части фронтальной панели, вверху, расположены органы управления синхронизацией. Синхронизация может быть внутренней (то есть, от входного сигнала, поданного на вход Y), от электросети или от внешнего источника, поступающего на вход X. Выбор - переключателем вида синхронизации. В нашем случае, переключатель в верхнем положении (внутренняя).

Ниже расположен калибратор, он представляет собой источник импульсов частотой 1 кГц или постоянного напряжения строго заданного уровня. Хотите увидеть как выглядят прямоугольные импульсы, - включите щуп, подключенный к входу Y в гнездо калибратора (переключатель калибратора должен быть в положении «1кГц»),

Переключите «время/деления» развертки так, чтобы были видны отдельные импульсы (например, в положение 0,2mS). Затем, поворотом ручки «уровень» добейтесь неподвижности изображения. Если нужно, измените масштаб по вертикали (V/деление).

Амплитуду импульсов калибратора можно регулировать от 20mV до 50V переключателем калибратора.

Ну что жег теперь после того как мы разобрались с органами управления осциллографа С1-65, посмотрели как выглядят наводки переменного тока в вашем теле и прямоугольные импульсы калибратора, можно переходить к практическим измерениям.

Но. прежде всего для осциллографа нужны щупы. Хорошо, если ваш прибор уже с щупами, а если нет, - их нужно сделать. Щупы подключаются с помощью коаксиального разъема СР-50-74П. Если такого разъема нет, можно взять обычный кабель типа РК-75 (для телеантенн) и разделать его оба конца.

Затем, нужно подобрать гвоздик (или проволочку) такой толщины чтобы он плотно вставлялся в центральное отверстие входного разъема (Y) и припаять к шляпке этого гвоздика проводник центральной жилы кабеля. Экранированную оплетку примотать к клемме заземления («корпуса») возле этого разъема. На втором конце можно припаять «крокодилы» или просто их облудить и подключать пайкой.

Начнем с измерения постоянного напряжения. Включите осциллограф, переключатель входа переключите в положение «импульсный» (крайне левое положение), переключатель развертки установите на «х1», а ручку «время/деление» так, чтобы на экране была линия, а не бегущая точка (например, на «0,5mS»). Ручкой «Баланс» поставьте линию на нулевую (среднюю) линию экрана, а переключатель «V/деление» в зависимости от того, какие напряжения вы планируете измерять (например, на «2V/дел.»).

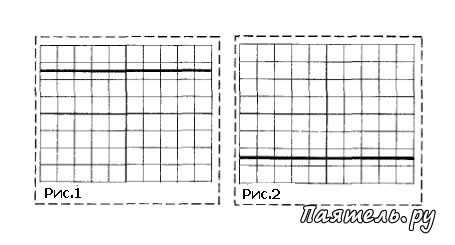

Подключите к щупам осциллографа выход лабораторного источника питания (или другого источника постоянного напряжения), сначала, минусом к оплетке кабеля, а плюсом к центральной жиле. Линия отклонится вверх, например, если напряжение 5V, а масштаб выбран 2V/дел., то линия отклонится на 2,5 деления вверх, как показано на рисунке 1 (то есть, 2,5x2V=5V).

Схема осциллографа С1-65Если напряжение будет отрицательным (минус на центральную жилу, а плюс на оплетку), линия отклонится вниз от нулевой отметки (рис. 2). Конечно, пользоваться осциллографом как вольтметром постоянного тока, мягко говоря, нерационально. Цифровой мультиметр для этого более подходит (и компактней, и показания считывают точнее).


Достоинства осциллографа проявляются при анализе переменного или импульсного напряжений, а так же, переменных с постоянной составляющей. На рисунке 3 показана схема простого усилительного каскада на транзисторе с общим эмиттером.
