Схема телефонной сигнализации

Проблема охраны жилых помещений во время отсутствия жильцов в наши дни стоит наиболее актуально. Данное устройство позволяет передать сигнал бедствия, в случае проникновения в помещение постороннего, по обычной телефонной сети -на номер по которому находится владелец помещения или знакомые владельца. В этой статье описывается только исполнительное устройство, которое совместно с любым электронным телефонным аппаратом выполняет такие функции: при поступлении положительного импульса от охранной системы переводит линию в состояние занятости и набирает заранее записанный в ОЗУ телефонного аппарата номер.


Затем передает в линию фрагмент музыкального произведения. Все это повторяется три раза в течении одной минуты. Затем схема переходит в исходное состояние, если больше никаких импульсов от охранной системы не поступает.

Принципиальная схема исполнительного устройства показана на рисунке. Схема сделана применительно к телефонному аппарату "Вега", который нужно подвергнуть небольшой переделке: установить на его корпусе разъемы для подключения устройства к рычажному переключателю, к кнопке повтора последнего номера (#) и к микрофону. Желательно, чтобы звонок и динамик телефонного аппарата при подключении этого разъема отключались (чтобы злоумышленник, в случае проникновения в дом не мог услышать набор номера и сигнализацию).

В исходном состоянии счетчик D2 находится в положении "0", а счетчик D3 в положении "32". При этом на выводе 3 D2 единичный уровень, который инвертируется элементом D1.3 и на базу ключа VT1 поступает нуль. Контакты реле Р1 находятся в состоянии "трубка повешена". На всех остальных выходах D2 — нули.

При поступлении положительного импульса на вход устройства счетчик D3 устанавливается в нулевое положение. При этом на его выходе "32" единица меняется на ноль и элемент D1.4 открывается, начиная пропускать на вход D3 импульсы от мультивибратора на D1.1 D1.2.

В тоже время нуль с выхода D3 поступает на вход R D2 и D2 начинает счет импульсов, поступающих от мультивибратора. С поступлением первого импульса уровень на его выводе 3 меняется на нулевой и транзистор VT1 открывается, реле Р1 своими контактами переводит телефонный аппарат в состояние "трубка снята".

Как только D2 досчитывает до 2-х единица появляется на выводе 4 и открывает транзистор VT2, реле Р2 включенное в его коллекторной цепи своими контактами "нажимает" кнопку "#" телефонного аппарата и тот начинает набор номера, записанного в ОЗУ аппарата.

Набор продолжается до тех пор пока счетчик не досчитает до 5-и. После этого через диоды VD1-VD5 (поочередно, в течении пяти тактов задающего мультивибратора) поступает напряжение питания на музыкальный синтезатор D4, который начинает исполнять музыкальное произведение, и передавать его на вход микрофонного усилителя телефонного аппарата.

В таком включении микросхема УМС07 потребляет ток менее 1 mА, что дает возможность для её питания использовать выходной единичный уровень МОП микросхемы. Напряжение этого уровня понижается до 3,3V при помощи параметрического стабилизатора на R4 и VD9.

Далее, как только счетчик D2 досчитает до 10-ти процесс повторяется. Реле Р1 переводит линию в свободное состояние, затем её снова занимает, затем следует набор номера и передача музыкального сообщения в линию. Так продолжается до тех пор пока D3 считает до 32-х, затем схема переходит в исходное состояние.

Питается схема напряжением 12-15В, которое поступает на "стрелку" +12V. Микросхемы К176 питаются напряжением +9V от стабилизатора на транзисторе VT3. Микросхемы К176 можно заменить на К561, при этом К176ИЕ1 можно заменить на К561ИЕ10, включив оба счетчика микросхемы последовательно.

Электромагнитные реле — любые малогабаритные на 12V. Если на большее напряжение, то прийдется поднять напряжение питания +12V до нужного уровня. Диоды КД522 можно заменить на КД521, КД503, КД102, КД103, КД209.

Транзисторы КТ815 можно заменить на КТ817, КТ801, КТ807, КТ601-КТ604. Стабилитрон VD8 любой маломощный на напряжение 7... 10 V, стабилитрон VD9 на напряжение 3..3.5V. Вместо VD9 можно включить в прямом направлении светодиод с падением напряжения 3...3.5V. Музыкальный синтезатор может любой из серии УМС07.

Все детали монтируются на одной печатной плате из стеклотекстолита с односторонней фольгировкой. Настройка заключается в подборе сопротивления R1 таким образом, чтобы мультивибратор вырабатывал импульсы частотой 0,5-0,3 Гц.

Если в процессе настройки выясняется, что при включении музыкального синтезатора напряжение на С2 устанавливается меньше 3V необходимо немного уменьшить сопротивление R4.

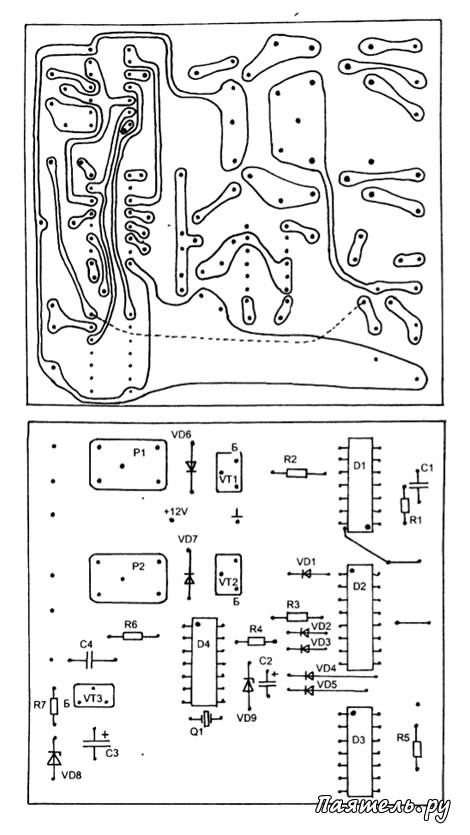

Вид печатной платы телефонной сигнализации
Схема телефонной сигнализации
