Схема автосторожа с дистанционным управлением

Схема автосторожа с дистанционным управлением

Автосторож имеет дистанционное управление на инфракрасных лучах, которое позволяет отключать сигнализацию не прикасаясь к автомобилю. Это удобно тем, что позволяет отказаться от задержки срабатывания, которая используется для выключения сторожа секретным выключателем. Этого времени обычно достаточно для того чтобы открыть капот и отключить аккумулятор, а затем в спокойной обстановке разобраться с сигнализацией.


В данном случае используется система дистанционного управления с частотным кодированием и длительным воздействием на фотоприёмник. Конечно, частотное кодирование это не верх совершенства, но тем не менее действует эффективно. Подумайте сами , какой опытный автовор, воспитанный на импортных "Сикурах" и "Алармах", имеющий сканер для подбора комбинации из числа импульсов и их скважности и периода, подумает о том, что здесь надо всего-лишь подобрать частоту.

А для того, чтобы частота сканера случайно не совпала в определённый момент с нашей частотой используется задержка, нужно чтобы эта частота была неизменна как минимум две секунды. Таким образом случайный подбор частоты полностью исключается. Ну а если вор не такой профессионал он полезет напролом, и натолкнётся на срабатывание без задержек. Дополнительно сторож можно дополнить сюрпризами типа газового баллончика с электромагнитом.

Принципиальная схема автосторожа показана на рис.1. Роль формирователя временных периодов выполняет часовая микросхема D2 - К175ИЕ12.

При включении питания (это делается из салона переезд выходом) конденсатор С1 своим зарядным током устанавливает счетчики микросхемы D2 в нулевое состояние. На выводе 10 в это время нуль. Он открывает элемент D1.1 и импульсы с частотой 2гц с вывода 6 D2 поступают на её вывод 7. В то-же время нуль с вывода 10 D2 блокирует триггер на элементах D3.2 и D3.3 и исключает прохождение сигнала от датчиков, подключенных к диодам VD3- VD5 на элемент D1.2.

В этом состоянии сторож находится до тех пор пока D2 не сосчитает 39 импульсов частотой 2гц. Это время 20сек. даётся владельцу для выхода из салона и закрывания всех дверей. По истечении этого времени на выводе 10 D2 появляется единица , которая закрывает элемент D1.1 и останавливает счет двухгерцевых импульсов. Эта-же единица разблокирует триггер, и он готов принять информацию от датчиков.

При срабатывании датчика один или несколько катодов диодов VD3 - VD5 замыкаются датчиками на общий провод (можно использовать дверные выключатели которые замыкаются при открывании дверей, или специально установленные, или использовать выходы электронных датчиков, формирующих логический нуль). Каскад на транзисторе VT5 служит инвертором и в тоже время предохранят микросхемы от выхода из строя от подачи на их входы напряжения в то время когда питание выключено.

Положительный импульс на коллектора VТ5 устанавливает триггер, а также состояние при котором на выводе 6 D1.2 нуль. D1.2 открывается и пропускает секундные импульсы на вывод 7 D2 и на ключ на VT1 и VT2, который манипулирует реле звукового сигнала. Счетчик D2 считает импульсы, поступающие на вывод 7 и через 20 сек. устанавливается в такое положение при котором на выводе 10 - нуль, затем следует двадцатисекундная задержка и схема переходит снова в ждущий режим.

Схема автосторожа с дистанционным управлениемДля включения используется ключ на VT3 и VT4. Выключить систему снаружи, можно с помощью геркона ГК1 или дистанционного управления, схема которого показана, на рисунке 2. Выключение производится триггером на D1.3 и D1.4.

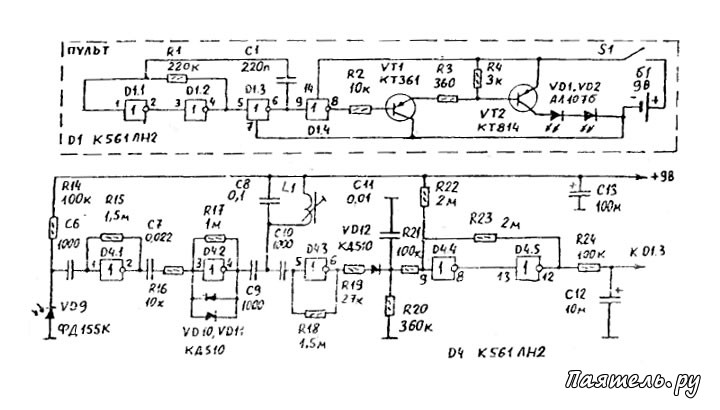

Дистанционное управление сделано по известной схеме. Пульт представляет собой мультивибратор с мощным клюнем на VT1 и VТ2 и инфракрасными светодиодами на выходе. Фотоприёмник содержит фотодиод VD9 и резонансной усилитель на элементах D4.1-D4.3 Частота резонанса на которую реагирует устройство определяется контуром L1C8, его частота соответствует частоте мультивибратора пульта.

Затем следует формирователь постоянного напряжения высокого уровня, которое появляется при соответствии частот контура и пульта, на выводе 12 D4.5. Задержку, исключающую срабатывание от случайного совпадения частот формируют R24 и С12.

Катушка L1 намотана на сердечнике СБР-23, она содержит в зависимости от частоты от 100 до 500 витков. (16-5кгц). Частота пульта зависит от номинала R1.

Настройка

Настройка дистанционного управления сводится к установке частоты контура L1C8 и сопряжения с ней частоты мультивибратора пульта подбором номинала R1 пульта по максимальной надёжности срабатывания.
