Схема усилителя для активной акустической системы

Категория: Усилители
Схема усилителя для активной акустической системы

Усилитель предназначен для питания активной акустической системы выходной мощности до 50W. Усилитель питается от трансформаторного источника на стандартном силовом трансформаторе мощностью 100W, предназначенном для получения переменного напряжения 36V. Вторичная обмотка перемотана так, чтобы сделать отвод от её середины.


То есть, обмотку нужно осторожно размотать, считая витки, а затем, узнав её число витков, так же осторожно намотать обратно, сделав отвод от середины.

Параметры усилителя:

1. Диапазон рабочих частот .... 20-25000 Гц.
2. Номинальная выходная мощность при КНИ не более 0,1% ........... 30W.
3. Максимальная выходная мощность........50 W.
4. Сопротивление нагрузки...............8 Оm.
5. Входное сопротивление............. 50 kOm.
6. КНИ при выходная мощности 5W..........0,01%.
7. Источник питания..............сеть AC 220V.


Принципиальная схема усилителя показана на рисунке 1. Входной сигнал подается на разъем Х2. Он поступает на предварительный усилитель на ОУ А1.2, задача которого в обеспечении необходимой чувствительности. Коэффициент передачи данного усилителя можно установить подстроенным резистором RP1 так, как это требуется для конкретного использования данной активной АС.

На втором операционном усилителе А1.1 сделан предварительный повторитель, для подачи сигнала на другое устройство, например, на вторую такую же акустическую систему, если нужно воспроизводить моносигнал на двух АС. Задача этого усилителя в развязке входов.

Второе устройство подключают в Х1 и его входное сопротивление не оказывает никакого влияния на работу предварительного усилителя на А1.2.

Усилитель мощности сделан на микросхеме А2 - TDA1514. Микросхема включена по схеме с двухполярным питанием. Данная микросхема практически представляет собой мощный операционный усилитель, поэтому, коэффициент передачи УМЗЧ на А2 зависит величины ООС, то есть, от сопротивления R9. Чем больше это сопротивление, тем больше коэффициент передачи.

Однако, нужно принять во внимание тот факт, что чрезмерное увеличение усиления приводит к увеличению КНИ и возрастанию склонности усилителя к самовозбуждению. Переменный резистор RP2 - регулятор громкости.

Источник питания трансформаторный. Трансформатор Т1 имеет вторичную обмотку с отводом от середины. Этот отвод соединен с общим проводом (GND). Для получения двухполярного постоянного напряжения используется диодный мост VD1. Конденсаторы С14 и С15, соответственно, служат для сглаживания пульсаций выпрямленного напряжения.

Двухполярное напряжение ±25V на схеме показано условно, реально это напряжение меняется в зависимости от нагрузки (от величины выходной мощности усилителя), так как не является стабилизированным.

Предварительный усилитель на А1 питается однополярным стабилизированным напряжением 12V, получаемым из напряжения +25V при помощи параметрического стабилизатора R13-VD2.

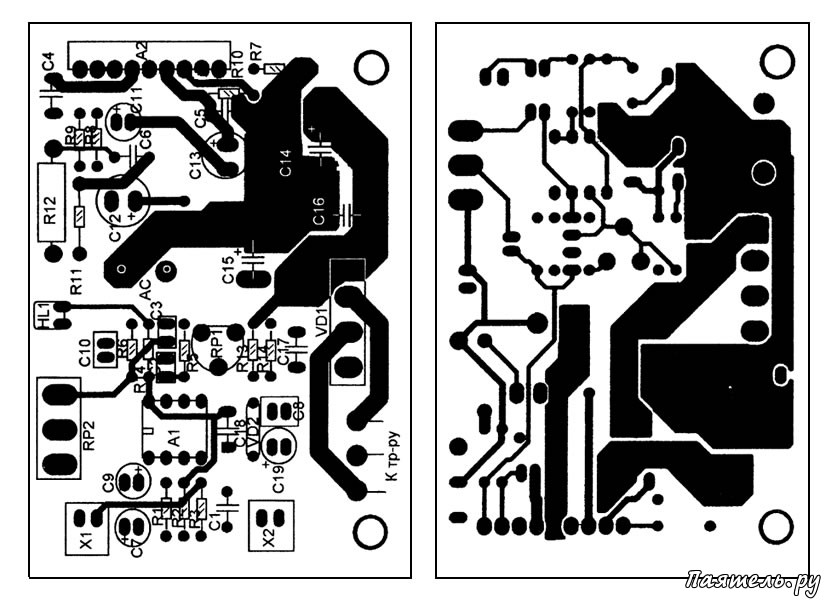

Схема усилителя для активной акустической системыПрактически все детали усилителя, кроме трансформатора питания, расположены на печатной плате (рис.2.) из фольгированного стеклотекстолита с двухсторонним расположением печатных дорожек.

Плата очень компактная, поэтому использование деталей другого типа вряд ли возможно без существенных изменений в разводке и размерах печатной платы.

Однако, при условии переделки платы можно использовать самые разные компоненты. Выпрямительный мост KBU8 можно заменить любым интегральным мостом или мостом, собранным на отдельных диодах, допускающим ток не менее 5А.

Предварительный усилитель и буферный усилитель можно сделать на другой микросхеме, содержащей два ОУ общего применения, либо на отдельных ОУ. Можно отказаться от буферного усилителя на А1.1 и выполнить только схему предварительного усилителя на А1.2, используя одиночный ОУ, например, КР140УД608 или аналогичный.

Миниатюрные электролитические конденсаторы большой емкости можно заменить их более крупными собратьями аналогичной емкости и допускающими напряжение не ниже указанного на схеме.

Светодиод HL1 - любого типа, его вообще можно и не устанавливать, так как он нужен только для индикации включенного состояния. Стабилитрон VD2 - любой на 12V, например, Д814Д.

Чтобы не заниматься перемоткой трансформатора, схему питания можно сделать на двух трансформаторах, каждый по 50W, с вторичной обмоткой на 18V.

В этом случае потребуется два выпрямителя для каждый полюс питания, а затем эти два отдельных источника питания включить плюсом к минусу, так чтобы получить двуполярное напряжение. Обязательное условие - трансформаторы должны быть одинаковыми как по параметрам, так и по конструкции.
