Схема музыкальной сирены для автомобиля

Сирена воспроизводящая с достаточной громкостью один из восьми музыкальных фрагментов, который вы можете выбрать заранее. Схема состоит из генератора музыкальных фрагментов на микросхеме УМС8-08 (D1) и усилителя мощности на микросхеме А1 (К174УН14). Выход УМС8-08 рассчитан на работу на пьезоэлектрический звукоизлучатель, поэтому сигналы, которые генерирует УМС в основном сдержат высокочастотные звуковые составляющие.


Это позволяет для громкого воспроизведения использовать высокочастотную динамическую головку достаточной мощности, и усилитель мощности на устаревшей микросхеме УМЗЧ.

Номинальное напряжение питания УМС около 1,8V. Такое напряжение создается при помощи своеобразного параметрического стабилизатора на R2 и зеленом светодиоде HL2 (именно зеленые светодиоды АЛ307 дают такое напряжение). Запуск музыкального генератора производится подачей логической единицы на вывод 13 (это происходит одновременно с подачей питания на усилитель мощности на А1).

Цепь, состоящая из резистора R3 и зеленого светодиода HL2, ограничивает напряжение на выводе 13. Предварительный выбор музыкального фрагмента осуществляется кнопкой S1.

Импульсы, воспроизводящие музыкальный фрагмент, с вывода 1 D1 через конденсатор С3 поступают на УМЗЧ на А1, - на К174УН14, включенной по типовой схеме. Выходной конденсатор С6 здесь относительно малой емкости, но 100 мкФ вполне достаточно для передачи на динамик сигнала в котором нет частот ниже 500 Гц.

В автомобиле сирена постоянно подключена к аккумулятору по цепи общего минуса и "+Акк". Это дежурное состояние, в котором горит светодиод HL2 и питание поступает на микросхему D1, но не поступает на усилитель мощности и нет запуска генерации музыкальных фрагментов. Чтобы предварительно выбрать фрагмент, нужно включить тумблер S2.

При этом начинается воспроизведение первого из восьми имеющихся в микросхеме фрагментов. Чтобы перейти к следующему, нужно до окончания звучащего фрагмента нажать и отпустить кнопку S1. После того как будет выбран нужный фрагмент, - выключите S2.

Теперь, при подаче напряжения на цепь "+Вкл" будет включаться питание УМЗЧ и воспроизводится выбранный вами фрагмент.

Таким образом, - "+Акк" нужно подключить к аккумулятору, а "+Вкл" - к выходу охранного устройства, подающего при срабатывании напряжение около 13V. Если логика выхода охранной системы обратная (ключ на массу) нужно использовать промежуточное реле. Еще нужно общий минус схемы соединить с массой (минусом) автомобиля.

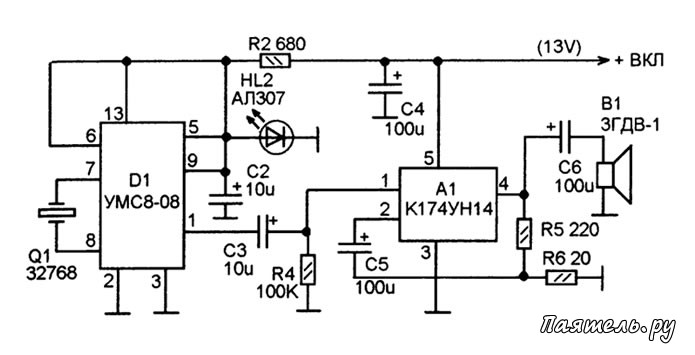

Схему можно существенно упростить, если воспроизводить только первый музыкальный фрагмент из «репертуара» А1. В этом случае не нужны кнопка и тумблер, а подключение двухпроводное, - только по питанию (рис.2). Схема подключается практически так же, как стандартная автомобильная сирена, - двумя проводниками к выходу охранной системы.

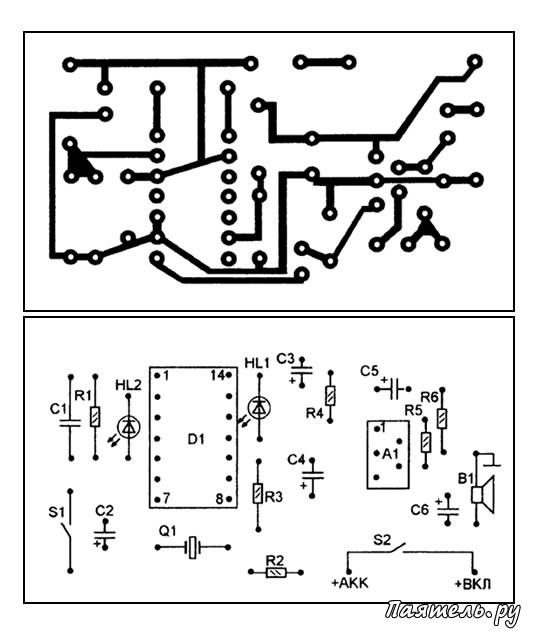

Схема музыкальной сирены для автомобиляПрактически все детали, кроме динамика и кнопок, расположены на одной миниатюрной печатной плате. Плата располагается в корпусе сирены рядом с динамиком.

На корпусе установлены кнопка S1 и тумблер S2, а так же, три клеммы для подключения. Микросхема А1 работает непродолжительно, поэтому радиатор ей не требуется.

Светодиоды можно заменить другими, но важно, чтобы они были с падением напряжения в пределах 1,7-2,2V. В эти пределы укладываются практически все обычные индикаторные светодиоды желтого и зеленого свечения, и некоторые красные. Светодиоды с падением напряжения ниже 1,5V использовать не желательно, так как D1 будет работать неуверенно, а при напряжении питания выше 2,5V имеющиеся у меня два экземпляра УМС8-08 работать вообще не стали.

Хотя, по справочным данным их номинальное напряжение питания 3V. Возможно, в справочниках допущена ошибка, или мои экземпляры УМС8-08 чем-то отличаются. Если ваш УМС не захочет работать при питании от 1,8V, -повысьте напряжение до 3...3,2V заменив каждый из светодиодов двумя последовательно включенными красными светодиодами АЛ307, либо последовательно зеленым светодиодам включите по одному-двум диодам типа КД522, КД521.

Кварцевый резонатор, - часовой, стандартный на частоту 32768 Гц (можно выдрать из любых неисправных электронных или кварцевых часов). Микросхему К174УН14 можно заменить импортным аналогом TDA2003, или, внеся в печатную плату соответствующие изменения, используйте любую другую микросхему УМЗЧ мощностью не ниже 3 Вт, включив её по типовой схеме.

Схема музыкальной сирены для автомобиляДинамическую головку ЗГДВ-1 можно заменить любой высокочастотной динамической мощностью не ниже 3 Вт.

Хорошо если это рупорная головка с пластмассовым или резиновым диффузором. Динамическую головку с бумажным диффузором нужно перед установкой в корпус поместить в пакет, так чтобы он не дал влаге повредить диффузор. Громкость звучания при такой работе в пакете снижается незначительно.

Корпус устройства должен быть достаточно прочный и влагозащищенный. Идеальный вариант - использовать корпус от заводской сирены, и динамик от ней же, но только если он не пьезоэлектрический. Большинство 3-8-и тональных сирен пьезоэлектрические, но встречаются и двухтональные сирены с ВЧ-динамическими головками. При покупке, сирену с динамической головкой можно отличить по весу, - она значительно тяжелее.
