Схема термометра 0-100 градусов

Схема термометра 0-100 градусов

Термометр предназначен для измерения температуры в жилом помещении или офисе, цеху, учебном классе, в бане. Термометр на двухразрядном цифровом индикаторе показывает температуру от 0°С до 99°С. Индикация, - на двухразрядном табло, состоящем из двух одноцифровых семисегментных светодиодных индикаторах. Индикация динамическая. Переключают индикаторы транзисторные ключи на VT1 и VT2.


Датчиком температуры является специализированный аналоговый датчик температуры LM35DZ, напряжение на выходе которого, строго пропорционально температуре. Конденсатор С2 устраняет пульсации и помехи, которые могут быть если датчик А1 расположен на некотором удалении от схемы (в этом случае помехи могут наводится в соединительном кабеле).

Термометр питается от батареи напряжением 9V. Для экономии энергии источника питания используется кнопка S1. Большинство времени схема термометра находится в энергосберегающем режиме, в котором индикаторы выключены. Чтобы посмотреть температуру нужно нажать кнопку S1. Индикаторы включатся и через 30 секунд, если данная кнопка не нажата, они выключатся и схема вернется в энергосберегающий режим.

Питается схема термометра стабильным напряжением 5V через интегральный стабилизатор А2.

Цифровые светодиодные индикаторы АПС334А можно заменить любыми другими светодиодными семисегментными индикаторами с общим катодом. Это могут быть, например, АЛС321А, АЛС324А, АПС333А или же какие-то импортные индикаторы, либо один двухциферный индикатор.

В любом случае, одноименные сегменты индикаторов (или разрядов одного индикатора) нужно соединить вместе, а выводы питания (катода) должны быть раздельные. Поэтому, невозможно использовать двухразрядные индикаторы, в которых выводы общего катода обеих разрядов соединены внутри индикатора вместе.

Вместо батарейного источника можно применить любой сетевой адаптер, дающий напряжение 7-12V при токе не ниже 50mА. Интегральный стабилизатор 7805 можно заменить любым аналогичным на 5V или собранным на транзисторе и стабилитроне по параметрической схеме.

Налаживание заключается в юстировке подстройкой R2 так, чтобы прибор показывал правильное значение температуры. При налаживании нужно пользоваться образцовым термометром.

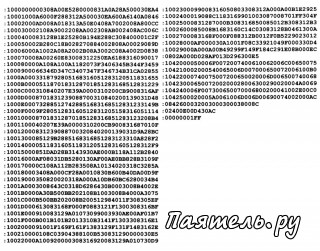

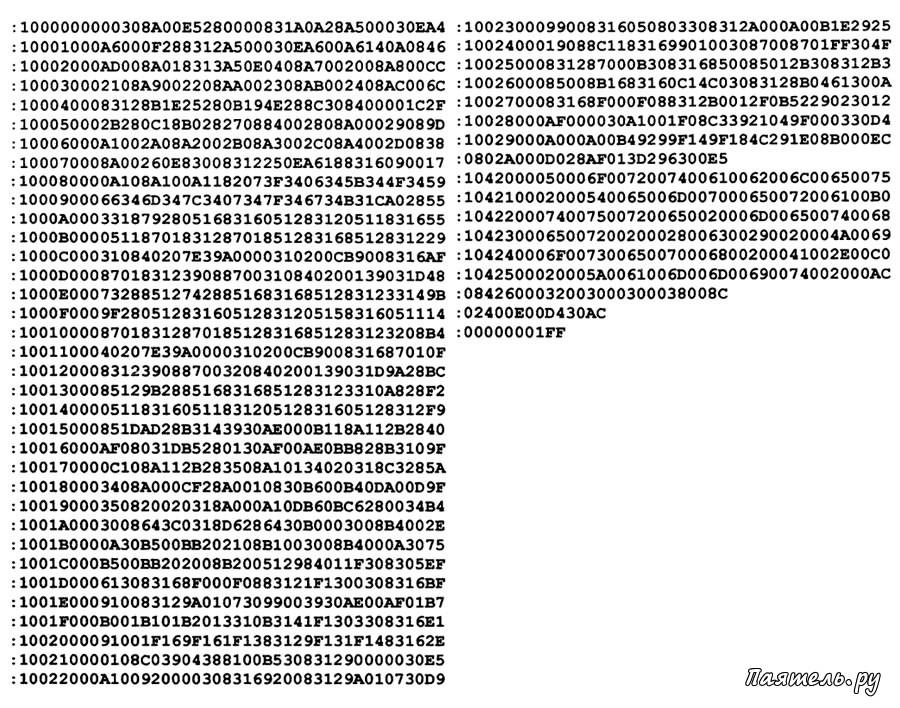

В контроллер необходимо внести программу, НЕХ-файл которой представлен ниже.

Схема термометра 0-100 градусов
