Сигнализатор для холодильника

Категория: Сигнализаторы
Сигнализатор для холодильника

На рисунке 1 приводится схема несложного сигнализатора открытого состояния дверцы холодильника. Он исполнен в миниатюрной пластмассовой коробке и двумя проводами подключается параллельно осветительной лампе, которая есть в любом холодильнике, и автоматически включается при открывании дверцы. Состояние открытой дверцы он определяет именно по подаче на него напряжения питания.


Если дверца остается открытой более восьми секунд сигнализатор издает прерывистые звуковые сигналы. Звучание продолжается в течение восьми секунд, и если дверца так и остается открытой, сигнализация будет повторяться через каждые восемь секунд.

В схеме всего одна микросхема - CD4060B, которая представляет собой многоразрядный двоичный счетчик и RC-мультивибратор. Мультивибратор вырабатывает импульсы частотой около 1000 Гц. Когда дверцу открывают и на схему подается питание цепь C1-R1 предустанавливает счетчик в ноль. Диоды VD2-VD4 шунтируют цепи пьезоэлектрического звукоизлучателя F1 и он не звучит (хотя и находится под напряжением).

Как только состояние счетчика достигает «8192», то есть примерно через 8,3 секунды, диод VD4 закрывается и на F1 через диоды VD1-VD3 поступает смесь импульсов частот 1000 Гц, 4Гц и 2 Гц. Раздается предупредительный очень характерный прерывистый звук.

Питается схема от бестрансформаторного источника на гасящем конденсаторе С4. Напряжение выпрямляется диодами VD6 и VD7 и стабилизируется на уровне 12V стабилитроном VD5.

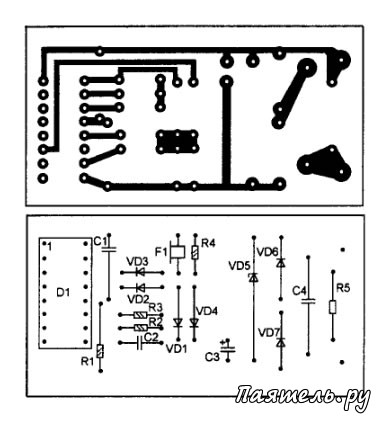

Сигнализатор для холодильникаПрактически все детали расположены на печатной плате, чертеж которой приводится на рисунке 2. Плата маленькая, поэтому и детали по возможности нужно использовать миниатюрные.

Диоды 1N4148 можно заменить на КД522, диоды 1 N4007 - на КД209, КД105. Стабилитрон, - любой, средней мощное, на 10-14V. F1 - любой пьезозвукоизлучатель, например, легендарный ЗП-1.
