Переключатель гирлянд на одной микросхеме
Более эффектный переключатель можно сделать на микросхеме для электронных часов - К176ИЕ12. Она, помимо многих других узлов содержит мультивибратор и счетчик-делитель на 256 с дешифратором на четыре выхода. В типовом виде он переключает разряды цифрового индикатора обеспечивая динамическую индикацию с частотой 256 гц. Но если мультивибратор перестроить на более низкую частоту, например на 300 гц, то частота переключения выходов Т1-Т4 будет около 1,2 гц, и сигналы с них можно подавать на тиристоры.


Эффект получится такой - последовательное переключение четырех гирлянд, при соответствующем расположении можно получить подобие бегущего огня. Частота мультивибратора в 256 раз больше частоты переключения. Она определяется суммарным сопротивлением R1+R2 и емкостью С1. Изменять частоту, а значит и скорость переключения, можно вращением движка R2.

На выходах Т1, Т2, Т3 и Т4 микросхемы получаются сигналы, сдвинутые по фазе относительно друг друга на четверть периода. В результате в любой момент времени единица присутствует только на одном из выходов. Эти сигналы поступают на управляющие электроды тринисторов VD1...VD4.

Гирлянды питаются однополупериодным напряжением, по этому каждая должна быть на 160-180 вольт и мощность не более 25 Вт. Если используются лампочки на 25В-0.12А, то их нужно семь штук, включенных последовательно. Для питания микросхемы используется такой же бестрансформаторный источник как и в схеме новогодней гирлянды на одной микросхеме, с параметрическим стабилизатором на VD5 и гасящим конденсатором С3.

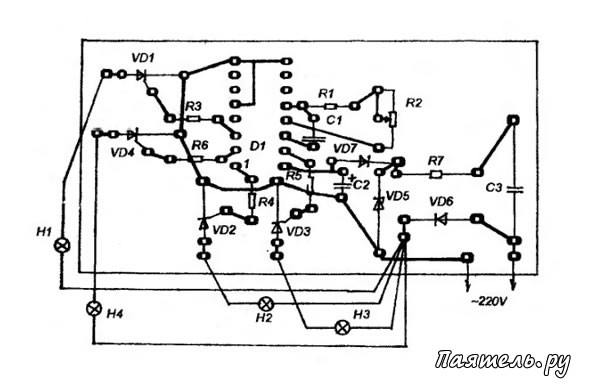

Печатная плата (75x40 мм)
Переключатель гирлянд на одной микросхемеКонденсатор С3 должен быть на напряжение не менее 30В, С2 - на 10-25В. Смонтировать устройство можно объемным способом или на печатной плате. Подобрать нужный диапазон регулировки частоты переключения можно подбором номинала R1.
