Автоответчик

Категория: Другие, Телефония
Автоответчик

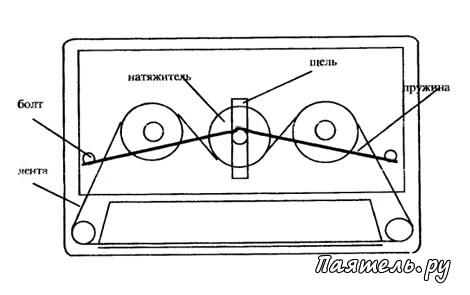

Эта приставка работает вместе с двухкассетным магнитофоном, или с одним аудиоплеером и одним диктофоном. В аудиоплеер устанавливают кассету с лентой, склеенной в кольцо, для этого кассету нужно переделать по рисунку. Сущность переделки в том, что из кассеты удаляют ленту, затем от этой ленты отрезают кусок, длиной примерно 250 мм и склеивают его в кольцо.


Теперь в обеих половинках корпуса кассеты делают щели, в них устанавливают роликовый натяжитель и подпружинивают его двумя стальными проволоками, закрепленными на краях кассеты при помощи болтов M1,5 , вплавленных в корпус кассеты. Затем устанавливается лента.

Принципиальная схема показана рисунке 2. В основе - десятичный счетчик К561ИЕ8, имеющий десятичный дешифратор на выходе. Схема работает так. При поступлении звонка переменное напряжение выпрямляется мостом на диодах VD12-15 и поступает на обмотку герконового электромагнитного реле Р3. Контакты РК3.1 этого реле замыкаются и на вход обнуления R счетчика D2 поступает единица. Состояние счетчика меняется с "9" на "О" и на его девятом выводе устанавливается ноль.

Теперь запускается мультивибратор на D1.1 и D1.2 и импульсы с его выхода поступают на вход счетчика, пока счетчик считает от нуля до трех через диоды VD1-3 поступает напряжение с уровнем единицы на вход электронного ключа на VT1. В коллекторной цепи этого транзистора включено электромагнитное реле, которое своими контактами (на схеме не показаны) включает аудиоплеер, воспроизводящий запись с кольцевой кассеты.

В это-же время логический нуль с девятого выхода счетчика поступает через инвертор D3.3 на управляющий вход импульсного ключа на транзисторахVT3, VT4. Ключ открывается и через выпрямительный мост на VD16-19 к телефонной линии подключается разговорный усилитель на транзисторах VT5 VT6.

Падение напряжения на этом усилителе около 10V, до такого-же уровня опускается и напряжение в линии переводя АТС в режим трубка поднята. Теперь сигнал ЗЧ от, включенного контактами реле Р1, плеера поступает через конденсатор С7 на вход разговорного усилителя. Позвонивший слышит в трубке записанную владельцем фразу, типа -" это номер такой-то, после гудка оставьте сообщение".

Как только счетчик досчитывает до трех контакты реле Р1 размыкаются и плеер выключается. Теперь высокий уровень поступает на ключ на транзисторе VT2. Реле Р2 своими контактами (на схеме не показаны) включает записывающий диктофон.

АвтоответчикВ тоже время единица с третьего выхода счетчика поступает на одновибратор на элементах D1.3 D1.4, который формирует на своем выходе импульс, запускающий на время длительности этого импульса мультивибратор на D3.1 D3.2. Этот мультивибратор вырабатывает импульсы частотой около 600 гц, которые поступают через конденсатор С6 на вход разговорного усилителя и передают в линию "гудок", после которого нужно оставлять сообщение.

Затем в течении времени пока счетчик считает от 3-х до 9-ти с выхода разговорного усилителя сообщение поступает через конденсатор С8 на вход записи диктофона. Затем счетчик переходит в состояние "9" и схема возвращается в исходное положение.

Электромагнитные реле Р1 и Р2 любого типа на напряжение 6-10 вольт, Р3 - герконовое, - РЭС55А на 27 вольт (паспорт РС4.569.601). Трансформатор питания - ТВК ПОЛ , D2 - К561ИЕ8 или К176ИЕ8, D1 и D3 - К561ЛЕ5 или К176ЛЕ5.

Настройка сводится к подбору номинала R1 так, чтобы плеер успевал перемотать кольцевую кассету, и к подбору R11 так, чтобы на коллекторе VT3 было 10V.
