Схема телеантенны для дачи

Категория: Антенны
Схема телеантенны для дачи

Антенна предназначена для приема телепрограмм в метровом диапазоне, для установки на даче или в сельской местности, если использовать промежуточный антенный усилитель можно обеспечить качественный прием при значительной удаленности от телецентра, практически на любом из 12-ти каналов без переключений. В конструкции не используются металлические трубки, кольца, нет необходимости в выполнении трубогибочных операций.

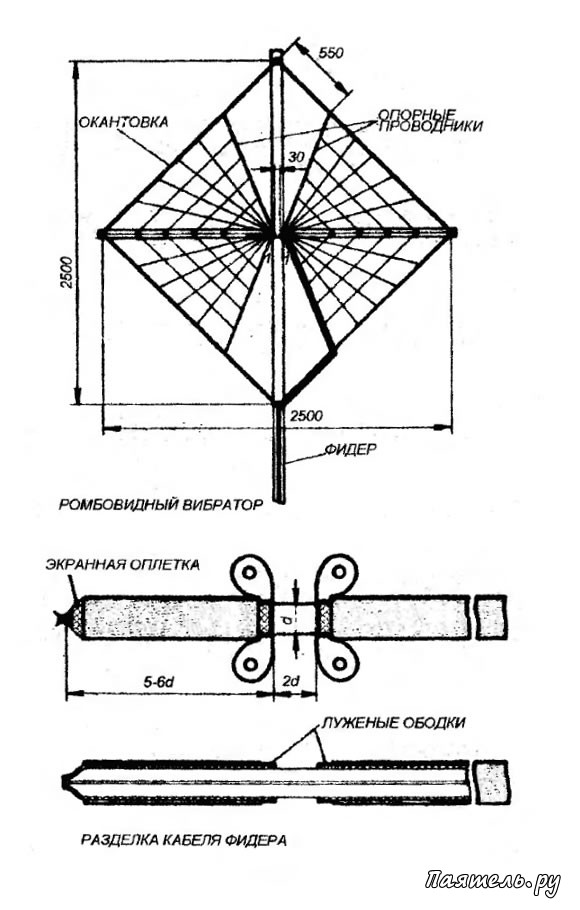

Фактически антенна состоит из ромбовидного вибратора, сплетенного как паутинка из монтажного провода диаметром 2-3 мм, но без изоляции и оба луженного. В точках пересечения паутин и пересечения с окантовкой выполнена пайка

Вся конструкция крепиться на реечном каркасе, размеры которого показана на рисунке. Роль вертикальной рейки каркаса может выполнять мачта антенны, но при этом монтировать её будет не удобно, поэтому проще сделать антенну полностью на земле, а потом при помощи шурупов или болтов с хомутами прикрепить к мачте.

Возможна и более упрощенная установка, например смонтировать антенну непосредственно на чердаке двухэтажного деревянного дома, с двухскатной крышей, в том месте где расположено слуховое окно, но при этом нужно иметь ввиду, что плоскость антенны должна быть направлена на телецентр.

Подключение кабеля такое. Подключение выполняет в месте пересечения диагоналей ромба. К одному сектору ромба - центральная жила, - к другому оплетка. Разделка кабеля показана на рисунке.

Схема телеантенны для дачи
