Схема простого охранного устройства с сиреной

Схема простого охранного устройства с сиреной

В магазинах, торгующих электрооборудованием для автомобилей встречаются в продаже относительно недорогие сирены, предназначенные для работы совместно с автосигнализацией. Такая сирена механической прочностью, громким звуком, и простотой подключения (всего два провода по питанию). При подаче питания сирена последовательно перебирает заложенные в её схему звуковые эффекты. Обычно 3-6 разных эффектов.


На базе такой сирены можно сделать несложное охранное устройство, реагирующее на замыкание контактного датчика. Устройство можно установить в автомобиле, квартире, подсобном помещении, гараже.

Принцип работы охранного устройства

Применяются наиболее распространенные и недорогие детали. Монтаж выполнен на миниатюрной печатной плате, для которой всегда можно найти подходящий корпус (мыльница, футляр от аудиокассеты, и т.п.).

Работает схема по такому алгоритму: включение (и выключение) производится тумблером по цепи питания (на схеме не показан, он включен в разрыв провода идущего к "+" источника питания), после включения вход схемы оказывается заблокированным на 20-30 секунд. Это время дается на то, чтобы из помещения (или автомобиля) могли выйти все люди, и можно было закрыть двери не вызывая включения сирены.

После этой выдержки схема переходит на охранный режим. Как только замкнуться (пусть даже кратковременно) контакты датчика, сирена издает короткий звуковой сигнал, предупреждающий о том, что объект находится под охраной.

Затем, через 5 секунд, сирена включается и звучит в течении 15-20 секунд. Время в 5 секунд дается на то чтобы свой человек, который знает где спрятан выключатель, мог отключить охранное устройство. Затем, схема возвращается в исходный охранный режим.

Охранное устройство выполнено на двух микросхемах K561ЛE5. Имеется только один вход, и все датчики подключаются к нему параллельно друг другу, и следовательно, воспринимаются равноценно (контакт XS1), при срабатывании датчики должны замыкать этот контакт на общий минус питания.

На элементе D1.1 собрано ключевое устройство, которое блокирует вход в течении 20-30 секунд после включения питания. Это время определяется временем зарядки конденсатора С1 через резистор R1.

Время, в течении которого звучит короткий предупредительный сигнал определяется длительностью импульса, вырабатываемого одновибратором на элементах D2.2 и D2.3, которая зависит от времени зарядки конденсатора С4 через R4. Время, в течении которого звучит основная сигнализация, задается одновибратором на элементах D1.2 и D1.3, и зависит от времени зарядки С2 через R3.

Для того, чтобы обеспечить пятисекундную задержку для отключения устройства, используется цепь задержки на элементах R5, R6, VD2, С3. Задержка зависит от времени зарядки С3 через R5, цепь R6-VD2 служит для ускоренной разрядки этого конденсатора после того, как схема вернется в охранный режим.

Схема простого охранного устройства с сиренойСигналы от цепи задержки и одновибратора предупредительного сигнала поступают на входы элемента D2.1 и, формирующийся при поступлении одного из этих сигналов, логический нуль на его выходе, инвертируется элементом D2.4 и поступает (уже логическая единица) на транзисторный ключ на составном транзисторе VT1. Транзистор открывается и подает питание на сирену (положительный провод питания сирены подключен к контакту XS2, отрицательный — к контакту XS4.

Один из входов элемента D2.4 соединен с входом 1 D1.1. Это нужно для того, чтобы во время выдержки времени после включения питания элемент D2.4 был закрыт и сирена не включилась бы от случайных переходных процессов в одном из одновибраторов. Большой необходимости в диоде VD4 нет, его назначение — защита микросхем от случайного неправильного подключения полюсов источника питания.

Сирене такая защита не нужна, она уже предусмотрена в её схеме, и поэтому сирена подключается до диода (между контактами XS2 и XS4). Минус питания поступает на контакт XS3, а плюс, через выключатель (на схеме не показан) на контакт XS2. Все датчики подключаются к контакту XS1 (фактически, между XS1 и XS3).

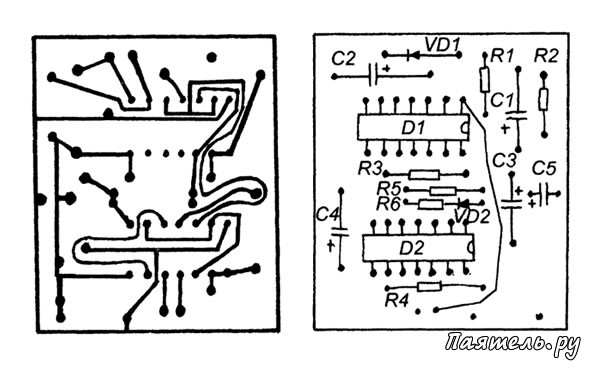

Монтаж выполнен на одной печатной плате с односторонней фольгой. Схема разводки печатных проводников и монтажа показана на рисунке.

Диоды КД503 можно заменить на КД522, КД521, КД102, КД103. Диод КД105 можно заменить на КД209, КД102, КД103, Д226 или любой другой аналогичный. Микросхемы можно использовать аналогичные из серии К1561, или импортные аналоги.

При отсутствии транзистора КТ827, его можно заменить двумя транзисторами — КТ819 и КТ815, включенными по составной схеме.

Настройка

Налаживание устройства, собранного из исправных деталей заключается в установке желаемых временных интервалов подбирая номиналы соответствующих резисторов и конденсаторов. При этом нужно учитывать, что сумма времени выдержки перед включением сирены и времени в течении которого звучит сирена должна быть не больше времени выдержки после включения питания.
