Схема металлоискателя из мультиметра

Схема металлоискателя из мультиметра

Радиолюбителями предложено множество различных приставок к мультиметру типа DT-832 (или аналогичного), но практически все они предназначены для расширения его измерительных способностей, как прибора для проведения измерения различных электрических величин. Например, дополнив его несложной приставкой, представляющей собой высокочастотный генератор с объемным контуром, можно его использовать в качестве достаточно чувствительного металлоискателя, способного обнаружить пятирублевую монету (современный пятак) на глубине более 10 см, а ведро или крышку люка на глубине более полутора метра.


Принципиальная схема приставки показана на рисунке. Её задача в преобразовании степени воздействия на контур L1-C2 металлического предмета в постоянное напряжение на конденсаторе С3. Это напряжение измеряется мультиметром, и по его показаниям определяется наличие металлического предмета. Основа приставки ВЧ генератор на транзисторе VT1.

Величина ПОС, приводящей к запуску генератора зависит от сопротивления резистора R1 (этот резистор подстроечный). При помощи регулировки этого резистора генератор устанавливается в такой, режим когда он очень сильно зависит от параметров контура, а именно, добротности. Которая, в свою очередь, сильно зависит от параметров окружающей контур среды.

А это приводит к изменению глубины возбуждения генератора от изменения параметров окружающей контур среды, что, в свою очередь, приводит к изменению тока, потребляемого генератором. Что, по Закону Ома, приводит к изменению напряжения на генераторе, которое измеряется мультиметром.

К сожалению, такой способ не позволяет различать цветные и черные металлы. Питается приставка от того же источника, что и мультиметр (для ее подключения нужно припаять к колодки батареи два проводника разного цвета, которые выводить через щель между корпусом мультиметра и крышкой, либо установить на корпусе малогабаритный трех-проводной разъем). Измеряемое напряжение подается с точки соединения резисторов R1 и R2 на вход для измерения постоянного напряжения.

Контурная катушка имеет диаметр около 120мм. Каркасом катушки служит круглый бокс для десяти компакт-дисков. Обмотка состоит из 250 витков провода диаметром 0,23 мм (или около того), с отводом от 150-го (считая от коллектора VT1). Обмотку нужно уложить виток к витку, а затем, закрепить при помощи скотч-ленты.

Катушка закреплена посредине на круглом-корпусе, роль которого выполняет круглый пластмассовый пенал для карандашей. В этом пенале расположены все детали генератора. С мультиметром приставка связана трехпроводным экранированным кабелем.

Для обеспечения стабильности работы подстроечный резистор R1 желательно должен быть многооборотным. Конденсаторы должны быть как можно более стабильными, использовать электролитические на месте С3 и С4 не рекомендуется из-за их нестабильности,

Транзистор, желательно выбрать с коэффициентом передачи не ниже 100. Транзистор может быть любой кремниевый общего применения, но удовлетворяющий этому требованию.

Налаживание состоит в следующем. Установите R1 в положение максимального сопротивления. Затем уменьшайте медленно сопротивление этого резистора и следите за показаниями прибора (имеются в виду абсолютные показания, а не по модулю, поскольку мультиметр будет показывать как отрицательные, так и положительные значения напряжения).

Напряжение должно постепенно увеличиваться, а затем начать падать. С этого момента будьте внимательны! Продолжая медленно уменьшать сопротивление R1 найдите момент когда показания прибора снова начнут расти. Затем, при дальнейшем уменьшении R1 они опять начнут падать.

Теперь, вернитесь назад и установите R1 примерно в среднее положение между моментом, с которого показания растут и моментом, с которого они начинают падать. Это и будет точка максимальной чувствительности прибора.

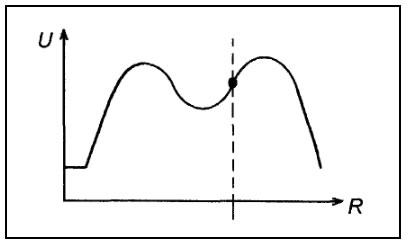

Схема металлоискателя из мультиметраНа рисунке дан примерный график изменения напряжения в зависимости от сопротивления R1. В процессе эксплуатации эту калибровку нужно периодически повторять, так как она будет сбиваться от понижения напряжения источника питания от его разряда. Получить значительно большую чувствительность и стабильность можно, если питать приставку от отдельного стабилизированного источника постоянного тока напряжением 6-7V (от отдельной аналогичной батареи, но через стабилизатор).

Использовать для питания приставки сетевой источник нежелательно, так как через него проникают различные сетевые помехи и наводки, которые, в общем, снижают чувствительность.

Если поэкспериментировать с числом витков катушки, положением отвода и емкостями конденсаторов С1 и С2, можно достигнуть значительной большей чувствительности. Параметры этих настроек сильно зависят от параметров используемого транзистора. Например, можно настроить прибор так, что пятирублевую монету он будет чувствовать с 15-17 сантиметров.

Налаживая прибор, держитесь подальше от различных металлических предметов, типа батарей, водопроводных труб, выключите приборы, могущие создавать помехи (персональный компьютер, например).
