Схема шестиканальной акустической системы и усилителя

Схема шестиканальной акустической системы и усилителя

Качество звука зависит не только от параметров усилителя, но и в равной степени от технических характеристик акустической системы (АС). Нет особого смысла применять хороший усилитель НЧ с посредственными звуковыми колонками и наоборот. Результат в основном будет определяться наиболее слабым звеном. При изготовлении АС не следует стремиться к особой миниатюризации, особенно для сабвуфера.


Уменьшение размеров приведёт к значительному уменьшению КПД АС (при применении головок с диффузором малого диаметра) и увеличению искажений (возрастает амплитуда колебаний диффузора при одной и той же мощности для таких головок).

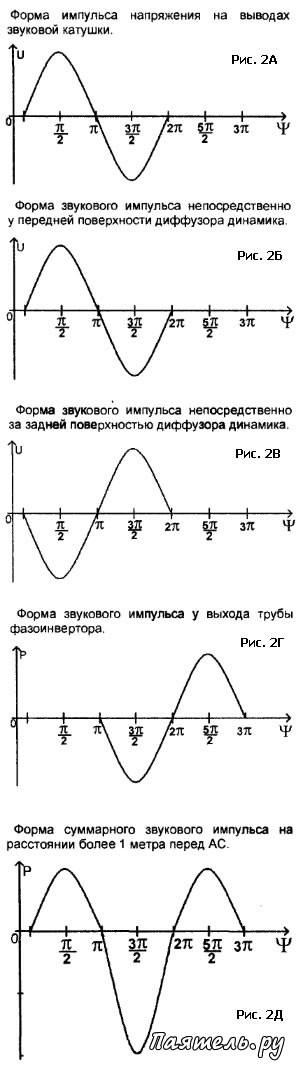

Схема шестиканальной акустической системы и усилителяПрименение в сабвуфере фазоинвертора не приводит к улучшению качества звука и создаёт принципиально неустранимые искажения звука, особенно сильно проявляющиеся на звуках с крутыми фронтами. Что удивительно - я ни разу не встречал в доступной мне литературе, в общем-то, несложный механизм появления этих искажений. Процесс возникновения искажений для сигнала с частотой равной частоте настройки фазоинвертора изображён на рисунках 2а-2д.

На рисунке 8 не учитывается другие виды искажений, возникающие при работе АС. Для непрерывного синусоидального сигнала данные искажения наблюдаться не будут, но звуковой сигнал, к сожалению, имеет несколько иную форму. Рассчитывать на то, что наши уши не уловят эти искажения не стоит.

Единственное реальное достоинство фазоинвертора заключается в возможности несколько уменьшить размеры АС по сравнению с закрытым корпусом при приемлемом (но не превосходном) качестве звука (Л12 и Л13).

АС сабвуфера выполнена из ДВП толщиной не менее 20 мм. Корпус оклеен плёнкой под дерево. Наружные размеры АС 1100x600x700 мм. На передней панели установлены две четырёхомные низкочастотные головки 75ГДН-3 соединённые последовательно. Все внутренние стенки корпуса, включая переднюю, изнутри оклеены поролоном толщиной около 20 мм.

Места соединений промазаны для улучшения герметичности изнутри обычным пластилином. Задняя стенка посажена на автомобильный герметик и прикручена шурупами. Головки расположены посредине передней Форма суммарного звукового импульса на расстоянии более 1 метра перед АС. стенки. Расстояние между центрами головок 330 мм. Между боковыми стенками и между передней и задней стенками установлены распорки для увеличения жёсткости конструкции.

Корпуса остальных пяти АС размером 420x260x260 мм выполнены из ДВП толщиной 16 мм и оклеены плёнкой под дерево. Изнутри стенки АС оклеены поролоном толщиной не менее 12 мм. Здесь применены головки 10ГД-36 или их современные аналоги. Они допускают кратковременное подведение мощности до 20 ватт (не китайских) и работают с этим усилителем весьма надёжно.

Рис.3

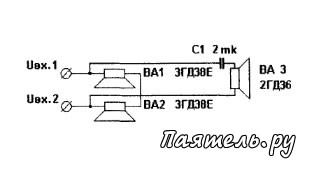

Схема шестиканальной акустической системы и усилителяВ крайнем случае, можно установить две головки 3ГД-Э8Е (или современные аналоги) включённые последовательно. В этом случае можно установить в колонки дополнительно головку 2ГД36. Схема включения показана на рисунке 9. Конденсатор С1 взят типа Высоту АС в этом случае придётся увеличить до 350 мм. Описанный усилитель сможет отдать такой колонке до 11 ватт мощности.

Но и этого вполне хватает, так как эти динамики имеют повышенный КПД. При реальной работе в жилом помещении площадью около 30 кв. м к каждой АС подводится мощность не более 1-2 ватт для комфортного прослушивания музыки. Передние стенки всех АС покрыты радиотканью. Описывать процесс сборки нет смысла, так как он зависит от наличия у радиолюбителя нужных материалов.

Корпуса колонок можно собрать даже из сухих сосновых досок, но это труднее осуществить. Также можно использовать толстую фанеру. При необходимости корпус можно изготовить из сдвоенных листов фанеры. Но эти листы придётся склеить между собой и дополнительно скрепить подходящими шурупами во избежание расслаивания листов.

Вместо самодельных колонок можно применить подходящие по параметрам промышленные АС. Мною испытывались акустические системы от кассетного магнитофона Комета-225С. Пришлось только заглушить фазоинвертор. Но АС сабвуфера пришлось изготавливать самому. Описание общей схемы и монтажа.

Шасси усилителя выполнено из дюралюминия или, лучше, меди толщиной не менее 2,5 мм. Оно же используется вопреки подавляющему большинству рекомендаций в качестве общего провода. При грамотном расположении блоков это не приведёт к какому-либо ухудшению параметров усилителя и возникновению паразитных обратных связей.



Произвести качественную настройку готовой акустической системы поможет генератор розового шума, который способен выявить любые недочеты оборудования. Такой прибор можно собрать самостоятельно по схеме или приобрести уже готовый у производителя.
