Схема замены лампового ПТК на транзисторный в телевизоре

Категория: Телевизоры
Схема замены лампового ПТК на транзисторный в телевизоре

В этой публикации мы установим транзисторный селектор каналов вместо лампового ПТК. Эта работа тоже не представляет особой сложности. Самостоятельно изготавливать селектор каналов не имеет смысла. В продаже почти всегда имеются селекторы каналов СКМ24-С и СКД24-С соответственно на метровый и дециметровый диапазоны волн. Можно применить и более современные приборы, но увеличится стоимость модернизации при примерно одинаковом качестве работы модернизированного телевизора.


Неплохо работают всеволновые селекторы СК-В-1, но им требуются отрицательное напряжение 12 В и здесь труднее осуществлять коммутацию. В этих блоках метровый диапазон разбит на 3, а не 2 участка как в большинстве селекторов каналов. Несколько больший размер этих селекторов по сравнению с современными особого значения не имеет, но если есть старый блок управления этим селектором СВП-4-1, то и такую работу несложно осуществить.

Понадобится только аккуратно прорезать прямоугольное отверстие в передней панели телевизора (там, где была ручка ПТК), и блок аккуратно там закрепить. Лучше всего для этого использовать стандартный узел крепления СВП с салазками, что позволит легко выдвигать блок для предварительной настройки каналов.

Схема включения селектора каналов СК-В-1 совместно с СВП-4-1 показана на рисунке 1. Подобная схема позволяет настроить телевизор на 6 различных программ. После настройки возможен выбор нужной программы простым нажатием на соответствующую кнопку.

При правильном монтаже и исправных деталях и блоках, настройка схемы не требуется. Тип всех конденсаторов - К10-7В. Особенностью данного устройства является построение узла АПЧГ на транзисторах VT1 и VT2. Если не планируете переделывать блок радиоканала и вводить схему подстройки частоты гетеродина, то детали R1, R2, VT1 и VT2 нужно исключить и вместо R1 впаять проволочную перемычку.

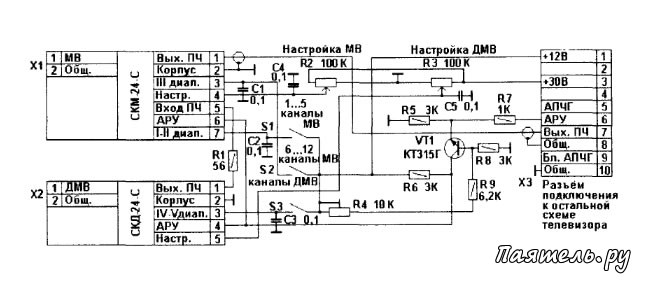

Рис.2
Схема замены лампового ПТК на транзисторный в телевизореВ этом случае и схему управления АРУ следует собрать по такой же схеме которая показана на рисунке 2. На контакт 6 разъёма Ш-СК-В должно подаваться напряжение 200... 220 В. В результате проведённых экспериментов удалось выяснить, что блок устойчиво работает при напряжении на этом контакте 150... 160 В и даже меньше.

При этом лишь очень незначительно уменьшается яркость свечения индикаторов номеров включенных каналов. Антенны диапазонов MB и ДМВ подключаются соответственно к гнёздам Х1 и Х2 имеющимися на корпусе селектора через переходные кабеля с разъёмами. Гнёзда антенные используются штатные. Чаще всего к гнезду MB уже подсоединён кабель с разъёмом на конце.

Если селектор каналов установить вплотную к задней крышке телевизора, то антенные провода с помощью штекера можно включать непосредственно в антенные гнёзда СК-В-1. При этом селектор каналов можно с помощью металлических уголков закрепить на левой (если смотреть со стороны задней крышки телевизора) боковой стенке телевизора

Вместо лампового селектора каналов можно также установить селекторы каналов СКМ-24-С и, если необходимо принимать программы диапазона ДМВ, то и селектор СКД-24-С. Получившаяся схема показана на рисунке 2. Выбор нужного диапазона настройки осуществляется кнопочными переключателями S1. S3 с зависимой фиксацией. Настройка на нужную
