| Схема звукового индикатора сигнала
|
| |

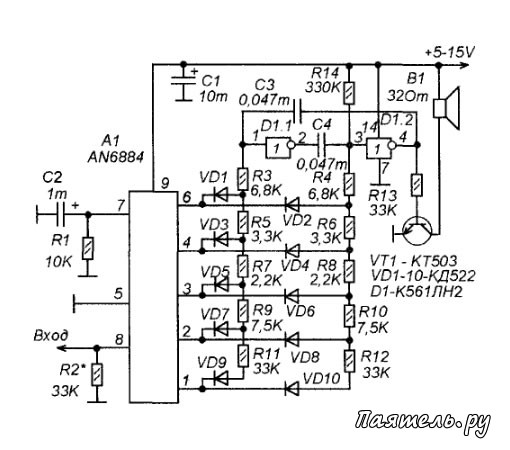

В различной аппаратуре широко применяются светодиодные шкальные индикаторы уровня, в которых от уровня измеряемого сигнала зависит высота светящегося столба. В этом индикаторе от уровня сигнала зависит высота тона звука. То есть, чем меньше уровень сигнала, тем ниже тон, и наоборот, чем больше сигнал, тем выше тон звука. Или может меняться громкость звука. |
 Подробнее... |
| Схема звукового дублера сигнальной лампы
|
| |
Для того, чтобы включение сигнальной лампы прибора (например, сигнализирующей о перегрузке или другом нежелательном состоянии) было более заметным можно её световой продублировать звуковым. На рисунке показана схема очень простого звукового генератора, потребляющего незначительный ток, и работающего в широком диапазоне питающих напряжений (3,5...36 В). |
| Подробнее... |
| Схема звукового сигнала поворотников
|
| |
Большинство современных автомобилей снабжены переключателями сигналов поворота, которые при обратном выруливании за счет действия рулевого колеса автоматически выключаются в нейтральное положение. Для того, чтобы не вводить в заблуждение окружающих если вы вдруг забыли их выключить можно дополнить световой указатель работы сигналов поворота, который имеется на приборном щитке любого автомобиля, негромким звуковым сигнализатором. |
| Подробнее... |
| Схема простого индикатора радиации
|
| |

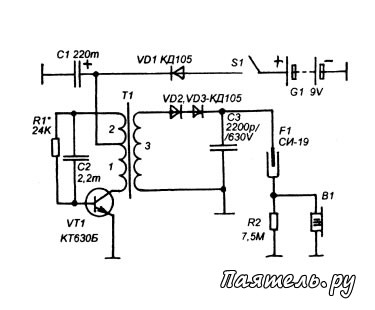

Две схемы простейших радиационных сигнализаторов, выполненных на базе счетчиков Гейгера, которые фактически не производят измерение радиации, а только озвучивают попадание радиоактивного излучения на датчик прибора. В результате, при естественном фоне прибор потрескивает, издавая примерно 15-25 щелчков в минуту (для счетчика Гейгера типа СИ-19). При поднесении прибора к предмету или зоне, в которой повышенная радиация, эти щелчки становятся намного чаще, и при опасном фоне переходят в ровный звук. |
