В данном телевизора применяется микропроцессорная система управления по шине I2С, причем управление производится не только в пределах эксплуатационных регулировок и переключений, но и по данной шине выполняются некоторые внутренние регулировки. Для перехода в сервисный режим необходимо в момент включения телевизора кратковременно замкнуть две точки на пульте стационарного управления, одна из которых идет на общий минус, а вторая, через резистор R137 на кнопку SW106 (фактически соединить с общим минусом свободный вывод R137).


4.НЕИСПРАВНОСТИ РАЗВЕРТКИ.

4.1. Нет строчной развертки и настройки тюнера.

Неисправность в источнике 116V.

4.2. Нет строчной развертки, экран не светится.

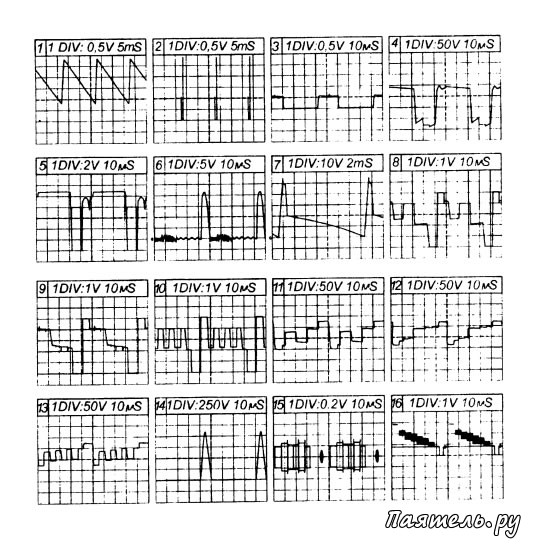

Проверить наличие высокого напряжения на аноде кинескопа. Если напряжение есть — дефект в обвязке кинескопа (может не быть ускоряющего напряжения). Если развертка не функционирует вовсе, проверить наличие строчных имп. на выводе 13 IC301 (их отсутствие говорит о неисправности Х301 или IC301). Если импульсы есть, — проследить их поступление на Q571, а также поступление питания на каскады на Q571 и Q572 (на схеме проставлены флажки с номерами эпюр).

При пробое транзистора Q572 (или временном превышении его коллекторного тока, например вследствие перегрева) перегорает разрывной элемент ВС571. После ремонта его можно заменить простой проволочной перемычкой. Большинство причин отказа строчной развертки — в неисправности Q572 или трансформатора-умножителя Т572.

4.3. Нет развертки по строкам, но выходной каскад строчной развертки работает.

Неисправность в обрыве катушек ОС. или в проводниках идущих к ним.

4.4. Нет кадровой развертки.

Проверить наличие питающих напряжений на выводах 1 и 9 IC541. А так же поступление входных импульсов на вывод 1 IC541. Обрыв в катушках ОС или в их цепях. Неисправность IC541.

4.5. Заворот по вертикали.

Пробит диод D502 или конденсатор С545 в цепи вольтдобавки выходного каскада.

4.6. Нет кадровой синхронизации.

Неисправность ключа Q547 выбора системы (50/60 Гц).
