С помощью этого удлинителя можно передать двухканальный (стереофонический) аудиосигнал по радиоканалу в пределах расстояния до 30 метров (зависит от длин антенн). Удлинитель состоит из двух узлов, - передающего и приемного. Узлы питаются от гальванических источников питания и используются как самостоятельные устройства, но их можно монтировать и внутрь аудиотехники. В таком случае питание можно устроить от источников питания аудиотехники (через параметрические стабилизаторы).

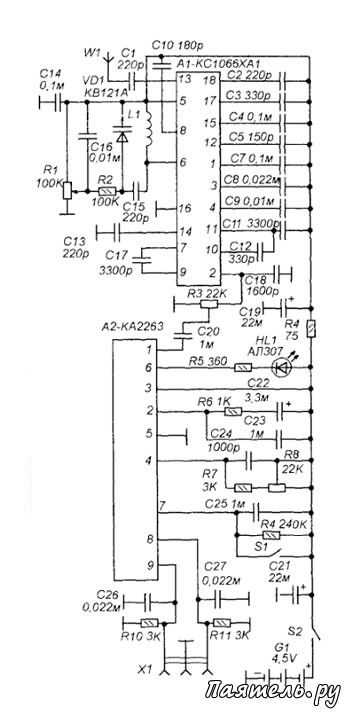

Приемный тракт выполнен на микросхеме КС1066ХА1 (К174ХА42А). Схема отличается от типовой отсутствием входного контура и наличием электронной настройки гетеродинного контура при помощи варикапа VD1. Орган настройки многооборотный переменный резистор R1 (используется переменный резистор от модуля выбора программ телевизора 4-УСЦТ).

Рис.3
Наличие органа настройки позволяет в процессе эксплуатации добиться более точной настройки на сигнал передатчика, а так же, пользоваться приемным узлом для приема сигналов радиовещательных станций диапазона 87-108 MHz или сигналов от других аналогичных передатчиков или радиомикрофонов.

Низкочастотный сигнал выделяется на втором выводе А1 и через подстроечный резистор R3 поступает на стередекодер, выполненный на микросхеме А2 - КА2263 фирмы SAMSUNG. Микросхема в корпусе с односторонним расположением выводов.

Светодиод HL1 служит для индикации приема стереосигнала. Его индикация имеет значение при точной настройке на сигнал передатчика. Дело в том, что при неточной настройке приемника на сигнал передатчика звучание может быть достаточно хорошим, но комплексный стереосигнал поступает на декодер в искаженном или ограниченном виде. В результате декодер выключается в монорежим и на его выходах сигнал будет монофоническим. Горение светодиода говорит о приеме в стереорежиме.

Кроме того, предусмотрен выключатель стереорежима S1, который может потребоваться если в определенных случаях нужно подавать на входы приемного усилителя НЧ одинаковые сигналы (например для настройки стереобаланса УНЧ). Питается приемный тракт от батареи напряжением 4,5V (три элемента по 1,5V). Выходной НЧ сигнал снимается с разъема Х1.

В приемнике есть только одна катушка L1. По конструкции она сходна с катушками L1 и L2 передатчика (бескаркасная, внутренний диаметр 3 мм, провод ПЭВ 0,64). Катушка должна содержать 4 витка.

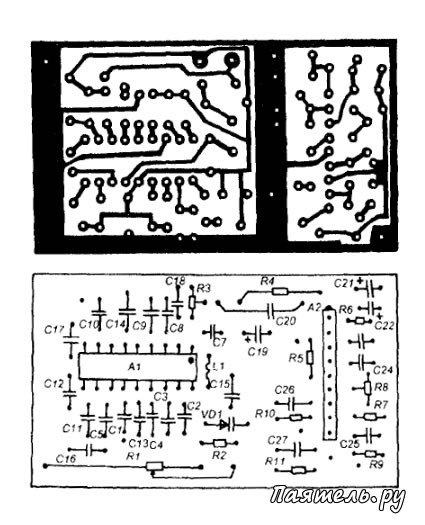

Рис.4
Многооборотный переменный резистор R1 -типа СП3-36 (такие резисторы применялись в модулях выбора программ типа СВП старых телевизоров). Монтаж достаточно плотный, поэтому, к деталям такие же требования по габаритам, как к деталям передатчика. Детали размещены на печатной плате с односторонним расположением печатных дорожек (Рис. 4).

Настройка

Налаживание удобнее начать с попытки приема радиовещательной станции. Подключите к Х1 УНЧ и вращая ручку переменного резистора R1 «поймайте» любую из радиостанций FM-диапазона. Далее, включите уже настроенный передатчик и подайте на его вход стереосигнал (например, с выхода аудиоплеера). Настройте приемник на этот сигнал.

Если настроить не удается, подстройте контур гетеродина приемника растягивая или сжимая витки L1 (рис. 3). То же самое нужно сделать, если сигнал передатчика будет приниматься только в одном из самых крайних положений шкалы R1.

После того как радиотракт настроен нужно настроить стереодекодер. Подстраивая резистор R8 (рис. 3) добейтесь зажигания светодиода HL1. Затем, поворачивая движок R8, найдите крайние положения, в которых светодиод гаснет, и установите движок R8 в положение, примерно среднее между ними.
