Схема электронной лупы

Категория: Другие
Схема электронной лупы

Людям с пониженным зрением, чтобы читать мелкий текст приходится пользоваться различными лупами, увеличительными стеклами и другими оптическими приспособлениями. Электронную лупа состоящую из переделанной черно-белой видеокамеры наблюдения и любого телевизора с видеовходом позволяет без особых искажений и при отличной четкости увеличить изображение (текст, рисунок) на весь экран телевизора. Даже при экране размером 37 см по диагонали увеличение получается вполне достаточным.


А прозрачный корпус устройства, которое нужно перемещать по странице, позволяет точно определить, какой участок страницы вы просматриваете.

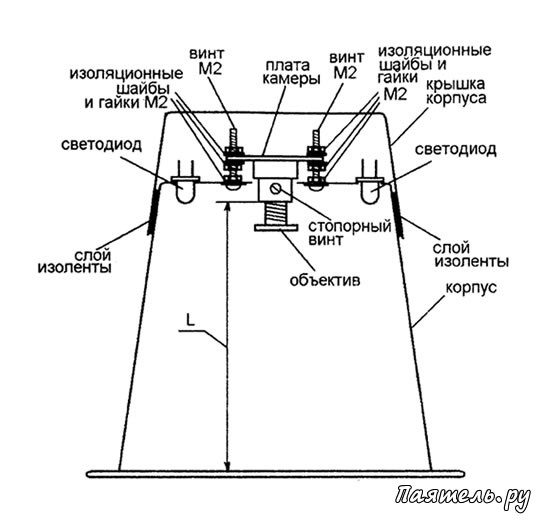

Конструкция читающего узла показана схематически на рисунке 1. Основу составляет корпус, в качестве которого используется прозрачный прямоугольный пластмассовый стаканчик от творога. Такие, или аналогичные, стаканчики используются в магазинах как одноразовая посуда для расфасовки молочных продуктов, салатов и др. Этот стаканчик достаточно прочный. В его дне просверлите пять отверстий.

Схема электронной лупы

Одно диаметром 20 мм посредине для объектива камеры. Два диаметром 2,5 мм по диагонали, соответственно расположению угловых крепежных отверстий на плате камеры. И еще два отверстия под установку двух сверхярких светодиодов белого цвета свечения, которые будут служить подсветкой страницы.

Камера закрепляется на двух длинных винтах М2 с гайками и изоляционными шайбами. Изменяя положение гаек можно изменять расстояние «L» от страницы до корпуса объектива камеры. Перед установкой камеры нужно отвинтить стопорный винт, так чтобы объектив можно было крутить. После настройки объектива его нужно будет зафиксировать стопорным винтом, для чего нужно в боковой поверхности корпуса сделать отверстие (на рисунке не показано) чтобы можно было отверткой достать винт, ничего не разбирая.

После настройки вся верхняя часть конструкции накрывается крышкой, сделанной из такого же стаканчика. Для её плотной фиксации используется изолента, намотанная по периметру. Расстояние «L» зависит от того какую степень увеличения нужно получить.

Электронная часть не так интересна. Практически она представляет собой только источник питания для камеры и светодиодов подсветки.

Маломощный силовой трансформатор Т1 -китайский ALG-110/220V-12-012V-400mA. Такие трансформаторы сейчас наиболее часто встречаются в продаже. Отвод первичной обмотки (под 110V) не используется, а вторичная обмотка используется только одна (на 12V). В принципе, подойдет любой трансформатор с параметрами не ниже указанных, например от лампового черно-белого телевизора или отечественный трансформатор из серии «ТП». Какие-то другие импортные или отечественные трансформаторы для малогабаритной аппаратуры или сетевых адаптеров.

Переменное напряжение выпрямляется мостом VD1-VD4, сглаживается конденсатором С1 и поступает на интегральный стабилизатор А1 напряжения 12V. Здесь можно использовать любой другой стабилизатор на 12V, допускающий ток не ниже 300mA, например, 7812. Стабилизатор нужно установить на небольшой радиатор (хорошо подходит радиатор от транзисторов блока кадровой развертки телевизоров 3-УСЦТ).

Соединение с читающим узлом с помощью разъема Х2 и кабеля из четырех проводов, один из которых (для видеосигнала) должен быть экранированным. Светодиоды подключены до стабилизатора через токоограничительный резистор R1, подбором сопротивления которого можно выбрать оптимальную яркость подсветки.

Телекамера типа ACE-S380E/REV3, без канала звука и без установочного корпуса (просто плата с объективом). От неё отходит три монтажных провода разных цветов, - красный +12V, черный - общий минус, желтый - видеосигнал. Объектив закрыт пластмассовой предохранительной крышкой (её нужно снять). На боку неподвижной части корпуса объектива есть маленький стопорный винт, его нужно открутить часовой отверткой так, чтобы объектив свободно вращался.

Разъем Х1 - стандартный азиатский разъем для видеосигнала. С его помощью видеосигнал подается на видеовход телевизора. Светодиоды HL1 и HL2 неизвестной маркировки, сверхяркие, белого цвета свечения. Фиксируются они с помощью клея Момент.

Источник питания со стабилизатором, трансформатором и разъемами Х1 и Х2 располагается в пластмассовом корпусе размерами 120x60x60 мм. Используется готовый корпус для радиолюбительских конструкций, который приобретен в магазине. Монтаж объемный, для крепления трансформатора и радиатора интегрального стабилизатора, а так же, для разъемов, в нем сделаны отверстия. Конструкция может быть и другой.

После того как вся электроника и механика собрана нужно подключить кабель от Х1 к телевизору и включить в сеть. Поставить считывающее устройство на бумагу с текстом (например, на журнальную страницу). На экране телевизора появится сильно размытое изображение, но строки текста должны различаться. Изменяя положения гаек (рисунок 1) нужно установить такое расстояние L, при котором будет необходимое увеличение.

Затем, медленно поворачивая объектив (для этого придется устройство периодически приподнимать) добейтесь максимальной четкости изображения. После чего зафиксируйте объектив стопорным винтом.

Пользоваться электронной лупой очень просто, - ставите читающий узел на страницу и перемещаете его по ней, а на экране телевизора видите увеличенный текст. Может выйти так, что яркость света от светодиодов подсветки окажется слишком высокой, в таком случае увеличьте сопротивление R1.

Вместо телекамеры ACE-S380E/REV3 можно использовать и другую от систем видеонаблюдения, но обязательно с объективом, фокусное расстояние которого можно настроить путем вращения объектива.

Камера ACE-S380E/REV3 выбрана как наиболее дешевая, она без корпуса и без канала звука, который здесь не нужен, но у неё есть объектив, фокусное расстояние которого можно настроить вывинчиванием.
