Схема простейшей сигнализации для автомобиля

Схема простейшей сигнализации для автомобиля

Отличительная особенность этой схемы в том, что она построена на самой простой элементной базе, - микросхема с шестью инверторами K561ЛH2 и операционный усилитель в системе датчика. При всем этом сигнализация обеспечивает весь набор функций для устройств сделанных на большем количестве микросхем. Схема автосигнализации допускает два варианта исполнения, с задержкой включения звукового сигнала для отключения сигнализации из салона, и вариант с моментальным срабатыванием сигнала после срабатывания датчика, и внешним включением задержки владельцем при помощи геркона и брелка-магнита.


Автосигнализация состоит из трех узлов:

- системы из двух датчиков - датчика колебаний кузова, сделанного на основе микроамперметра, включенного между входами компаратора напряжений, и контактного датчика, роль которого выполняет дверной выключатель автомашины.
- логической схемы на RC цепях, состоящей из формирователя импульсов, одновибратора, мультивибратора,
- исполнительного устройства, в основе которого электронный ключ на составном транзисторе и штатное реле звукового сигнала автомобиля.

Алгоритм работы таков. Охранное устройство собрано в маленькой пластмассовой коробке, которая подключается к системам автомобиля при помощи кабеля с стандартным пяти штырьковым разъемом от аудиоаппаратуры.

Перед выходом из салона владелец подключает охранный блок при помощи кабеля к гнезду, установленному под приборной панелью автомобиля и кладет корпус прибора на приборную панель (в варианте с герконовым ключом) или включает питание при помощи потайного выключателя (в варианте с задержкой включения, при этом корпус прибора установлен в приборной панели машины).

После включения питания сигнализация не срабатывает в течении 30-40 секунд. Это время нужно для выхода владельца из салона, закрывания дверей, и т.д.

По истечении этого времени сторож Переходит в едущий режим. При поступлении сигнала от одного из датчиков (колебания кузова от попыток взлома двери, капота, багажника, снятия колеса, замыкания контактов при открывании двери) сторож в варианте с задержкой, отрабатывает задержку в 5 секунд для отключения его владельцем, в варианте с герконом, без задержки, и затем включает звуковой прерывистый сигнал, который длится около 20 секунд. Затем схема возвращается в исходный ждущий режим.

Для отключения сигнализации герконом владелец автомобиля должен сначала поднести брелок-магнит к геркону, расположенному, например за ветровым стеклом в цели обивки, а затем открыть дверь и отключить сигнализацию выключением кабеля из разъема.

Принципиальная схема показана на рисунке 1. При подключении схемы к источнику питания конденсатор С4 начинает заряжаться через резистор R4 в результате через диод VD4 на вход D1.5 поступает логический нуль, который фиксирует мультивибратор на D1.5 D1.6 в положении логического нуля на выходе. После зарядки С4 VD4 перестает оказывать влияние на работу мультивибратора. Устройство переходит в ищущий режим.

При колебании кузова автомобиля магнитная система инерционного датчика на основе микроамперметра вырабатывает переменную ЭДС которая возникает между входами D2 и усиливается этим компаратором, преобразуется в отрицательные импульсы. Для срабатывания достаточно одного импульса.

При открывании двери дополнительно замыкаются контакты дверного выключателя и первый контакт разъема XS1 соединяется с массой, в результате через VD1 отрицательный уровень или через VD2 отрицательный импульс поступает на формирователь на двух элементах D1.1 и D1.2. Отрицательный
импульс с выхода D1.2 через диод VD3 разряжает конденсатор С2 одновибратора на элементах D1.3 D1.4.

При этом на его выходе появляется высокий уровень, который после прекращения действия датчика (закрыли дверь, машина перестала качаться) переходит в положительный импульс длительностью около 20 секунд (если дверь открыта или машину продолжают раскачивать импульс получается пропорционально длиннее).

Рис.2
Схема простейшей сигнализации для автомобиляЭтот импульс при схеме с задержкой поступает через RC цепь R3C3 на катод диода VD6 и мультивибратор D1.5 D1.6 выходит из зафиксированного положения и начинает вырабатывать положительные импульсы, которые поступают на транзисторный ключ на VT1 VT2, управляющий репе звукового сигнала (фактически ключ включается параллельно кнопке сигнала автомобиля).

В схеме с герконом (рисунок 2) резистор R3 и конденсатор С3 удаляются, а катод диода VD6 соединяется непосредственно с выходом одновибратора, понятно, что при этом мультивибратор D1.5 D1.6 включается сразу после срабатывания датчика. Геркон включается параллельно конденсатору С4, который создает выдержку времени после включения питания.

Получается так, что при поднесении магнита к нему его контакты замыкают С4 и разряжают его, на катод VD4 поступает логический ноль, как и во время выдержки после включения. Получается так, как будто сигнализацию только что включили и есть 30-40 секунд на закрывание дверей и выход, которые можно использовать для открывания дверей и разъединения разъема HS1.

Рис.3

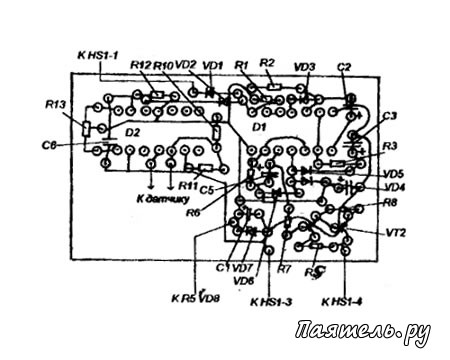

Схема простейшей сигнализации для автомобиляВсе устройство смонтировано на одной печатной плате, монтажная схема которой показана на рисунке 3 в натуральную величину (соответствующей естественной величине платы).

Плата помещается в пластмассовый корпус на крышке которого крепится светодиод.

Инерционный датчик сделан из индикатора типа М470 от кассетного магнитофона. Нужно разделить половинки корпуса и снять крышку, закрывающую шкалу, затем на стрелке закрепить плоский грузик, например шайбу, так чтобы он не касался шкалы и склеить обратно корпус.


Рейтинг схемы:
