Схема универсального усилительного модуля

Очень часто, при коммутации аудиосигналов приходится сталкиваться с тем. что уровень выходного сигнала какого-то источника звуковой частоты оказывается недостаточным для подачи его на вход усилителя, рекордера, компьютерной звуковой платы, или другого НЧ устройства. В таких случаях приходится второпях собирать простейшие усилительные каскады из того, что окажется под рукой, часто на транзисторах с недостаточными характеристиками по АЧХ, КНИ, шумам.


Наверное, лучше иметь в своем хозяйстве несколько готовых заранее сделанных универсальных усилительных модулей, с универсальным однополярным питанием и возможностью регулировки коэффициента усиления. На рисунке показана схема модуля предварительного стереоусилителя. обладающего следующими характеристиками:

1. Напряжение питания................+10...+15V.
2. Потребляемый ток не более........10mA.
3. Частотный диапазон при неравномерности 3 dB............................. 10...30000 Гц.
4. Пределы регулировки коэффициента усиления..................................0.15 dB.
5. КНИ, не более.............................0.05%.
6. Максимум входного сигнала......4V.


Усилитель сделан на малошумящем двойном операционном усилителе NJM4580L в корпусе с однорядным торцевым расположением выводов.

Каналы усиления сделаны по типовым схемам УНЧ на ОУ с однополярным питанием. Входные сигналы поступают на инвертирующие входы ОУ. Это снижает вероятность самовозбуждения от проникания сигнала с выхода на вход, при неудачном расположении кабелей. Коэффициент усиления устанавливается изменением глубины ООС с помощью подстроечных резисторов RP1 и RP2, которые изменяют сопротивление между инвертирующим входом и выходом ОУ.

Подвижные контакты подстроенных резисторов подключены к выходам ОУ, чтобы снизить величину наводок, поступающих в тракт НЧ с вашего тела через отвертку при регулировке усиления работающего усилителя.

Для того чтобы операционные усилители могли питаться от однополярного источника на их прямые входы подано напряжение смещения, равное половине напряжения питания Напряжение смещения задается отдельно для каждого ОУ резисторами R2 R3 и R9 R10, соответственно

Питается усилитель напряжением 8V через интегральный стабилизатор А2. Источником питания может служить нестабильный или стабилизированный источник постоянного тока напряжением 10-15V. С успехом можно использовать сетевые адаптеры напряжением 12-14V от различной компьютерной периферии и даже, от аккумуляторных инструментов. Например, у автора, усилитель неплохо работает от зарядного устройства для шуруповерта (14,6V). и от источника питания сканера (12.8V).

Если всегда будет использоваться один и тот же стабилизированный источник напряжением 8...12V, можно обойтись без А2.

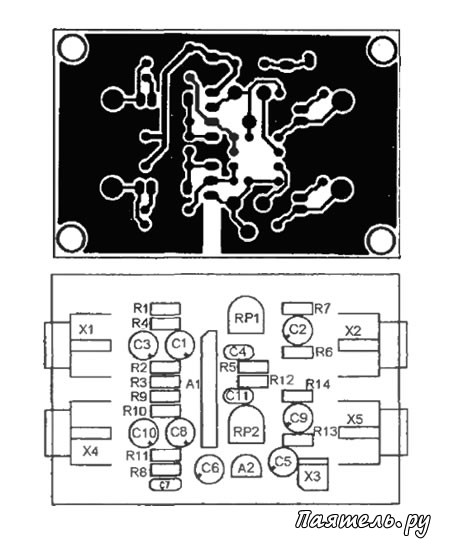

Печатная плата модуля
Схема универсального усилительного модуляПрактически все детали расположены на одной печатной плате из фольгированного стеклотекстолита. Разъемы Х1, Х2, Х4, Х5 - разъемы-гнезда типа Азия от современной аудио-видеотехники. Х3 - разъем для подачи питания.

Тип разъема Х3 зависит от типа штекера источника, от которого предполагается питать усилитель. Можно использовать различные тройники-переходники, чтобы можно было подключаться к разным источниками. а так же, сделать разъем с крокодилами для внутрисхемного подключения.

В этом случае, сразу после Х3, между Х3 и входом А2 нужно включить любой диод (например, КД522). Диод нужен чтобы не допустить случайного. подключения источника в обратной полярности, так как это может легко вывести схему из строя

Все детали миниатюрные. Желательно чтобы конденсаторы С3 и С10 были на напряжение побольше (чем больше допустимое напряжение конденсатора, тем ниже ток утечки). Можно использовать другие операционные усилители, но это потребует изменения разводки платы.

Плата помещена в экранированный корпус, спаянный из консервной жести. В верхней крышке вырезаны отверстия под отвертку (для регулировки RP1, RP2). Можно использовать и пластмассовый корпус.
