Схема таймера с автовыключением

Категория: Таймеры
Схема таймера с автовыключением

Данный таймер предназначен для задерживания момента выключения аппаратуры. питающейся от электросети, на время от десяти минут до одного часа. Установка времени - параметрическая, с помощью переменного резистора, а отсчет временного интервала цифровой (с помощью счетчика). Характерная особенность таймера в том, что по окончании установленного периода происходит полное выключение, то есть, выключается не только нагрузка, но и сам таймер.


Это очень важно с точки зрения противопожарной безопасности.

Основу схемы составляет интегральная микросхема К176ИЕ5, которая представляет собой задающий генератор электронных часов. В микросхеме имеется схема мультивибратора и схема счетчика - делителя частоты. В типовом включении мультивибратор стабилизирован кварцевым резонатором и дает частоту 32768 Гц, которая делится счетчиком на 32768 чтобы получить частоту 1 Гц (секунду).

Здесь, мультивибратор собран на RC-компонентах (С5, R5, R4, R3), он вырабатывает значительно более низкую частоту которую можно регулировать переменным резистором R5 в пределах примерно от 5 Гц до 30 Гц.

Выключателем и пусковым устройством служит кнопка S1 (без фиксации). Когда ее нажимают ток через её контакты поступает на нагрузку и на бестрансформаторный источник питания на гасящем конденсаторе С1, диодах VD1, VD2 и стабилитронах VD3 и VD4. Диоды и стабилитроны образуют свое образный выпрямительный мост с функцией стабилизации выходного напряжения.

На С3 выделяется постоянное напряжение около 12V, которое питает схему таймера. Цепь R2-C2 создает импульс, который обнуляет счетчик микросхемы D1. На выходе счетчика (вывод 5) устанавливается логический ноль, которым открывается транзисторный ключ на транзисторе VT1. Реле К1 замыкает свои контакты К1.1 блокируя кнопку.

Теперь S1 можно отпустить, - нагрузка останется включенной. Счетчик начнет отсчитывать импульсы, сформированные мультивибратором, и через 16384 импульсов на выводе 5 D1 возникнет логическая единица. Это приведет к закрыванию транзистора VT1 и выключению реле К1. Контакты К1.1 размыкаются и выключают как нагрузку, так и сам таймер.

Резистор R1 нужен для разрядки конденсатора С1, чтобы исключить вероятность поражения тока от прикосновения к штырям вилки Х1 после её выключения из сети (без резистора один раз хорошо тряхнуло). Резистор R6 служит для ускорения разрядки С3. Без R6 счетчик может еще длительное время считать после выключения, и схема может зациклиться. С3 подавляет помехи, которые могут сбить счетчик в нулевое положение (например, помехи от сработавшего реле).

Реле К1 - реле типа КУЦ-1 от системы дистанционного управления телевизора типа 3-УСЦТ. Такие реле могут коммутировать нагрузку мощностью до 200 W. причем, их обмотка, рассчитанная на напряжение 12V, имеет относительно большое сопротивление - 550 Оm.

Это позволяет для включения реле использовать маломощный транзистор (в данном случае КТ361), а так же, питать реле от бестрансформаторного источника на гасящем конденсаторе, который способен выдавать ток не более 30 mА. Альтернативы КУЦ-1 назвать не могу. Транзистор VT1 - любой p-n-p транзистор общего применения, например. КТ361, КТ3107, КТ502-

Конденсатор С1 должен быть рассчитан на напряжение не менее 300 V. Диоды VD1 и VD2 - любые выпрямительные маломощные. Стабилитроны должны быть в металлических корпусах, так как при работе на них рассеивается значительная мощность. Вместо Д814Д подойдут и другие, но желательно в металлических корпусах, и обязательно не симметричные. Возможно лучших результатов можно достичь используя более мощные стабилитроны, например, КС512.

Схема таймера с автовыключениемПеременный резистор - любого типа, желательно с линейной шкалой. Кнопка должна соответствовать мощности нагрузки.

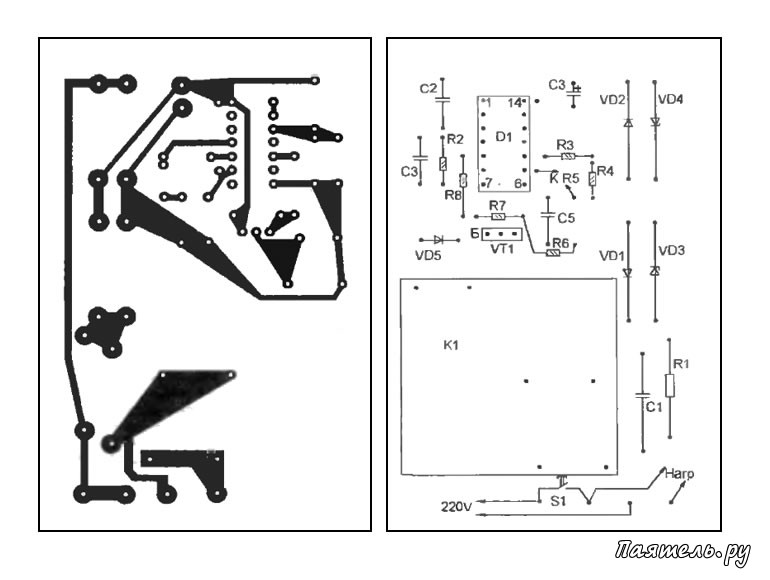

Большинство деталей расположены на печатной плате из одностороннего фольгированного стеклотекстолита. При исправных деталях схема начинает работать сразу. Налаживание заключается только в установке необходимых пределов регулировки промежутка времени.

Для этого подбирают емкость С5 и сопротивление R4.
