Схема переключателя восьми гирлянд

Категория: Гирлянды
Схема переключателя восьми гирлянд

Это устройство предназначено для управления восемью достаточно мощными гирляндами, питающимися от осветительной сети. Переключатель последовательно воспроизводит четыре световых эффекта, - «бегущая тень», «бегущий свет», «бегущая тень» с мерцанием, «бегущий свет» с мерцанием Никаких переключателей не предусмотрено, эффекты сменяются автоматически. Но есть два переменных резистора, один из них служит для регулировки скорости воспроизведения, а второй для регулировки быстроты мерцания.


Как работает переключатель

Микросхема D1 (CD4060) представляет собой сочетание двоичного счетчика и мультивибратора на двух инверторах. который может работать как от кварцевого резонатора, так и от RC-цепи. В данном случае частота мультивибратора задана цепью R2-R3-C1, и её можно регулировать переменным резистором R3

Уровни с младших трех разрядов счетчика (выводы 7, 5. 4) поступают на управляющие входы демультиллексора D2, которые служат для выбора канала D2. В зависимости от кода на выводах 11, 10, 9 D2 открывается один из каналов между выводом 3 D2 и одним из выводов, обозначенных Y0-Y7 При этом остальные выводы (из числа Y0-Y7) оказываются в высокоомном состоянии.

Поэтому, чтобы обеспечить нормальную работу выходных каскадов на транзисторах и тиристорах, в схеме предусмотрены подтягивающие резисторы R6-R13, которые, в зависимости от уровня на выводе 14 D1 подтягивают выходы D2 либо к нулю, либо к единице.

Предположим, в исходном состоянии на всех выходах D1 нули. Это значит, что на всех выходах D2, кроме Y0, будут логические единицы, а на Y0 - ноль. Все ключи, кроме VT1-VS1, будут открыты, и будут гореть гирлянды Н2-Н8. Затем, состояние счетчика будет меняться в сторону возрастания и поочередно будут включаться и гаснуть другие гирлянды.

При упорядоченном расположении гирлянд получится эффект бегущей тени. Но только до того момента, как на выходах счетчика установится код 01000. С этого момента на выводе 6 D1 появляется единица, и активный уровень на выводе 3 D2 меняется. Теперь резисторы R6-R13 подтягивают выходы D2 к нулю, а воспроизводимый световой эффект будет бегущим светом

Так будет продолжаться до тех пор, пока на выходах счетчика установится код 10000 Теперь есть единица на выводе 14 D1 и она включает схему на D3.1 и D3 2, создающую эффект мерцания Работает эта схема следующим образом.

Каждый раз. когда на выводе 7 D1 возникает логическая единица, цепь C2-R5-R4 формирует импульс, который поступает на стробирующий вход S D2 и закрывает все каналы микросхемы D2. В этот момент все выходные ключи будут в таком состоянии, к которому подтянуты выходы микросхемы D2 резисторами R6-R13. Таким образом, каждый раз перемещение света или тени на один шаг, будет сопровождаться кратковременным мерцанием переключающейся гирлянды.

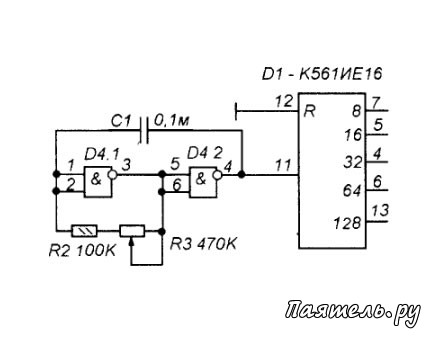

Рис.2
Схема переключателя восьми гирляндЗатем, счетчик D1 досчитает до 11111 и после перехода на 00000. весь процесс повторится. Питается логическая часть схемы от источника питания для телевизионных игровых приставок (или любого другого напряжением 8-12V). Гирлянды питаются пульсирующим током через выпрямитель на диодах VD1-VD4.

Микросхемы К561КП2 и К561ЛА7 можно заменить аналогичными микросхемами серии К1561 или импортными аналогами Микросхему К561ЛА7 можно заменить микросхемой К176ЛА7. Аналога микросхемы CD4060B среди отечественных нет. Вместо неё можно использовать другие импортные аналоги, например, PD4060 или другую «. .4060» или « . 4560». « 14060». При невозможности приобретения данной микросхемы можно её заменить сборкой из К561ИЕ16 и К561ЛА7, собрав схему, показанную на рисунке 2.

Транзисторы КТ315 можно заменить любыми маломощными транзисторами n-p-n структуры для общего применения, например, КТ3102, КТ301, КТ312, КТ503, или импортными аналогичными транзисторами. Тиристоры КУ202 должны быть на напряжение не ниже 300V, то есть, с буквой не ранее «К» (К, Л, М, Н). Диоды КД205 можно заменить любыми подходящими выпрямительными диодами, из расчета суммарной нагрузки и обратного напряжения

Переключатель собран на макетной плате, представляющей собой отрезок ДВП размерами примерно 250x150 мм и толщиной 3 мм. Ближе к одному из широких краев платы в ней просверлены отверстия для крепления тиристоров и выпрямительных диодов. На оставшейся небольшой части платы установлены микросхемы D1-D3. Они просто приклеены клеем «Момент» к плате, выводами вверх...
