Шестнадцатиричный дешифратор на микросхеме

Категория: Микросхемы
Шестнадцатиричный дешифратор на микросхеме

Практически все дешифраторы, предназначенные для работы с семисегментными цифровыми индикаторами рассчитаны на работу с двоично-десятичными кодами. То есть, на их двоичные входы можно подавать числа от "0000" до "1001" (0-9), хотя полный двоичный четырехразрядный код содержит числа от "0000" до "1111" (0-15). Широкодоступных микросхем-дешифраторов, способных отображать на двухразрядном семисегментном цифровом табло числа от "0" до "15", соответственно поступающим на входы кодам от 0000 до 1111 не существует.


На страницах радиолюбительских изданий предлагались различные преобразователи кода, реализующие индикацию чисел от 0 до 15 на двухразрядном семисегментном табло, но все они были построены на нескольких микросхемах, что требует введение в исходную схему устройства достаточно сложного и дорогого узла.

Используя относительно дешевую микросхему ПЗУ К155РЕ3, запрограммированную соответствующим образом, можно получить простой дешифратор, преобразующий двоичные коды 0000-1111 в десятичные цифры 0-15, выраженные на двухразрядном семисегментном светодиодном индикаторе.

Схема такого дешифратора показана на рисунке 1. При входных кодах 0000-1001 он работает как обычный дешифратор, и на индикаторе Н1 отображаются цифры от 0 до 9. При этом и индикатор Н2 не светится.

Рис.2
Шестнадцатиричный дешифратор на микросхемеПри подаче на входы D1 кодов от 1010 до 1111 в работу вступает второй индикатор, который показывает цифру "1", а первый индикатор показывает цифры от 0 до 5. Для обслуживания индикатора Н1 используются выходы D1-D7 микросхемы D1, а для обслуживания Н2 — выход D0.

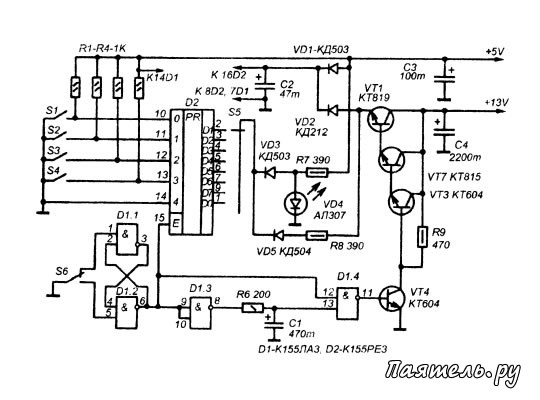

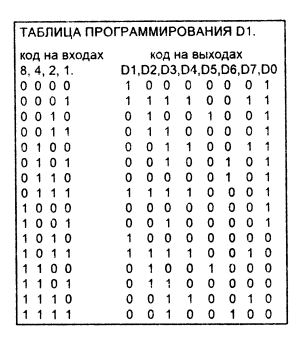

В таблице приводится набор кодов для программирования ПЗУ D1. Для программирования микросхемы можно воспользоваться простым ручным программатором, схема которого показана на рисунке 2. Тумблеры S1-S4 служат для задания адреса (замкнутое состояние — ноль).

Переключатель S5 служит для программирования отдельных выходов D2 (его поочередно устанавливают на выходы D2: на которых должны быть единицы при данном положении тумблеров S1-S4, и нажимают на кнопку S6. Свечение светодиода после отпускания S6 говорит о том, что программирование на данном выходе выполнено). На выходы, на которых должны быть нули S6 устанавливать не нужно.

Шестнадцатиричный дешифратор на микросхеме
