| Схема цифровой шкалы генератора звуковой частоты
|
| |

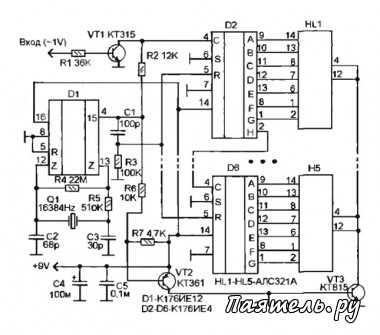

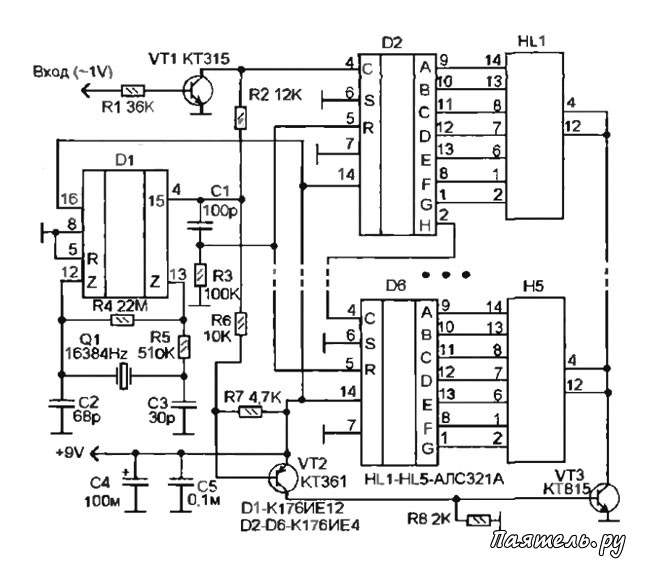

Данное устройство представляет собой простейший цифровой частотомер с пятиразрядной цифровой индикацией. Из-за простоты точность прибора немного ниже, чем у типового частотомера. Принципиальная схема показана на рисунке. Прибор состоит из входного усилителя - формирователя на транзисторе VT1, измерительного счетчика - дешифратора на пяти микросхемах К176ИЕ4 (D2-D6), индикаторного табло HL1-HL5 и схемы управления на D1 и ключе VT2 - VT3. |
 Подробнее... |
| Схема металлоискателя из мультиметра
|
| |
Радиолюбителями предложено множество различных приставок к мультиметру типа DT-832 (или аналогичного), но практически все они предназначены для расширения его измерительных способностей, как прибора для проведения измерения различных электрических величин. Например, дополнив его несложной приставкой, представляющей собой высокочастотный генератор с объемным контуром, можно его использовать в качестве достаточно чувствительного металлоискателя, способного обнаружить пятирублевую монету (современный пятак) на глубине более 10 см, а ведро или крышку люка на глубине более полутора метра. |
| Подробнее... |
| Схема строительного металлоискателя
|
| |
Сфера применения металлоискателей не ограничивается поиском кладов или оружия. Такой прибор будет полезным и при ремонте или отделке помещений. С его помощью можно обнаружить электропроводку, замурованные в стену трубы и даже гвоздик под обоями. Глубина действия его не велика, - гвоздик он найдет, если слой обоев или штукатурки над ним не более 5 мм, водопроводную трубу на глубине до 200 мм, а электропроводку на глубине до 20-30 мм. |
| Подробнее... |
| Схема цифрового стабилизатора частоты генератора
|
| |

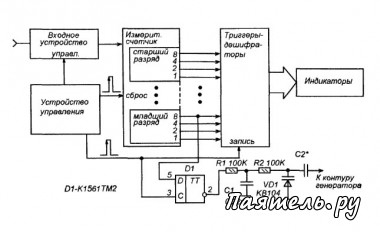

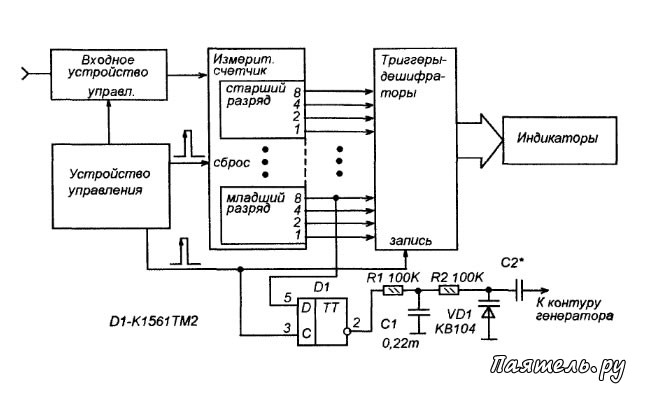

Многие радиолюбители используют частотомер как цифровую шкалу генератора ВЧ или гетеродина связного приемника или радиостанции. Но, цифровой частотомер, собранный на счетчиках по быстрой схеме может быть не только индикатором частоты, но и её цифровым стабилизатором, образуя совместно с автогенератром своеобразный синтезатор частоты. На рисунке показана структурная схема типового частотомера, выполненного по быстрой схеме. |
