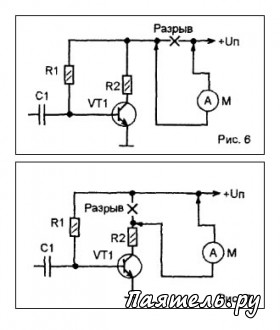

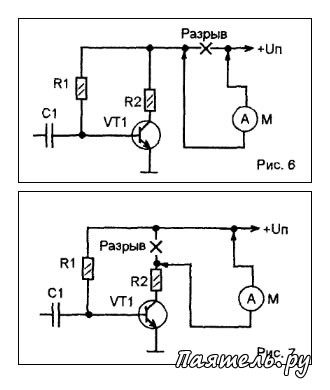

Измерение напряжения, силы тока и сопротивления

При ремонте или налаживании электронной техники невозможно обойтись без измерений силы тока, напряжения, сопротивления, а так же других электрических величин, от которых зависит работа схемы или прибора.
Наиболее часто приходится измерять постоянные и переменные напряжения и токи, сопротивления. Сейчас самый популярный прибор, - цифровой мультиметр (типа М-838 или аналогичный).


Измерение сопротивления.

Измерение напряжения, силы тока и сопротивленияДля измерения сопротивления омметр (или мультиметр, в режиме измерения сопротивлений) пропускает через измеряемое сопротивление ток. Сопротивление определяется соответственно Закону Ома R = U/I. Если поддерживать постоянной величину напряжения, приложенного к цепи, сопротивление которой нужно измерить, то ток в цепи будет в обратной зависимости от сопротивления. Именно поэтому шкалы стрелочных омметров максимальное сопротивление показывают при минимальном отклонении стрелки, а при минимальном сопротивлении стрелка максимально отклоняется.

Цифровые приборы сопротивление определяют по напряжению на цепи, сопротивление которой нужно измерить, придерживая ток в цепи стабильным. В этом случае, напряжение будет в прямой зависимости от измеряемого сопротивления, а показания прибора будут в прямой зависимости от измеряемого сопротивления.

Как бы не была построена схема измерительного прибора, сопротивление он всегда измеряет пропуская через объект измерения ток. А это значит, что схема, в которой нужно измерить сопротивление должна быть полностью обесточена, выключена. В противном случае, токи, имеющиеся в схеме будут взаимодействовать с током, пропускаемым омметром через измеряемое сопротивление, и результат измерения будет ошибочным.

Более того, эти токи могут вывести прибор из строя. Поэтому, всегда отключайте цепь от источника питания, перед тем как начнете измерять в ней сопротивление.

И еще один важный момент, - измеряя сопротивление какой-то детали или части схемы, необходимо эту деталь отключить от схемы, чтобы на показания прибора не оказывали влияния другие детали схемы, обладающие собственными сопротивлениями.

Например, если вы захотите измерить сопротивление резистора, установленного на плате, необходимо хотя бы один из его выводов выпаять из платы. Иначе омметр покажет не сопротивление этого резистора, а результирующее сопротивление всей схемы имеющейся между точками подключения выводов этого резистора.
