Внутри микросхемы CD4060B есть двоичный счетчик и два логических инвертора для выполнения на них мультивибратора (рис. 1). Мультивибратор генерирует импульсы, а счетчик их считает. Вес старшего выхода счетчика 8192. Это значит, что логический уровень на этом выходе будет меняться через каждые 8192 импульса, выработанного генератором. Всего у счетчика десять выходов с разными весовыми коэффициентами - от 8 до 8192, причем выход с весом 1024 отсутствует.


После отпускания кнопки S1 напряжение на входе R счетчика падает до логического нуля и счетчик сможет считать импульсы, вырабатываемые мультивибратором, внешними деталями которого являются С2, R2, R4, R3. С поступлением 8192-го импульса (с момента отпускания кнопки S1) на выводе 3 микросхемы возникает логическая единица.

Это приводит к закрыванию транзисторного ключа и выключению электромагнитного реле. Одновременно происходит блокировка мультивибратора через диод VD1. Счетчик останавливается в этом положении и будет оставаться в нем до тех пора, пока снова не будет нажата кнопка S1 (или пока не выключат питание).

Промежуток времени, в течение которого реле Р1 включено устанавливают переменным резистором R4. Резистор R2 ограничивает минимальное сопротивление времязадающего сопротивления. Когда резистор R4 установлен в минимальное положение (крайнее левое, по схеме) временной интервал, отрабатываемый таймером составляет около 27 минут.

При крайне правом положении R4, - 170 минут. Уменьшить выдержки в два раза можно, если точку соединения резистора R6 и диода VD1 переключить с вывода 3 D1 на вывод 2. А если эту точку переключить на вывод 1, - устанавливаемая выдержка уменьшится в четыре раза Можно сделать переключатель с положениями « 1/1», « 1/2» и « 1/4».

Можно сделать так, что нагрузка будет включаться периодически (например, 27 минут, работает, 27 минут отдыхает), для этого надо убрать из схемы диод VD1.

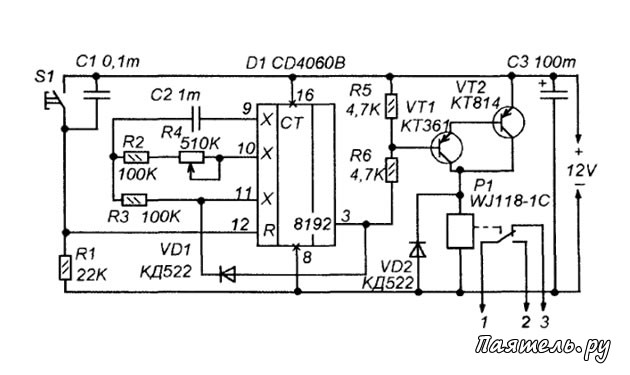

Рис.4
То, включается нагрузка или выключается зависит от того, какие выводы реле включены в разрыв её питания. Если это выводы 1 и 2 (замыкающие), нагрузка будет включаться при нажатии S1 и выключаться по завершению установленного времени. А если это выводы 1 и 3 (размыкающие), то нагрузка будет выключаться при нажатии S1 и включаться спустя заданное время.

Обмотка реле, - довольно мощная нагрузка, поэтому таймер питается не от батареи, а от сетевого источника. Напряжение питания должно быть таким как номинальное напряжение обмотки реле (для данного реле это 12V).

Можно использовать и другое реле Важно чтобы оно по мощности своих контактов и коммутируемому напряжению подходило для нагрузки, которую оно должно включать или выключать. Кроме того, номинальное напряжение обмотки не должно быть более 15V. На корпусах современных импортных реле обычно подписана вся эта информация.

Например, реле WЛ18-1C может включать нагрузку, питающуюся напряжением до 250V при токе до 5 А. А номинальное напряжение обмотки реле (COIL) 12V. То есть, таймер может управлять сетевой нагрузкой мощностью до 1250W.

Транзисторы КТ361 можно заменить на КТ3107, КТ502. Транзистор КТ814, - на КТ816. Все диоды - КД522, КД521, 1N4148.

Резисторы и конденсаторы любого типа. Но, конденсатор С2 на рисунке 4 желательно чтобы был не электролитическим. Его емкость может быть и меньше, например, 0.47 мкФ, но и выдержки соответственно уменьшатся.
