В практике радиолюбителя бывают такие моменты, когда требуется одновременно измерить постоянную составляющую сигнала и переменную. Обычно в таком случае пользуются осциллографом, но как быть если нет осциллографа. Если нет необходимости в точном определении формы сигнала переменной составляющей, можно воспользоваться двумя вольтметрами, один для измерения постоянного напряжения, другой - для переменного, включив их к одной точке.


Точность работы прибора целиком зависит от класса точности резисторов R1, R2, R10, R10, R7-R9, R17-R19. Рекомендуется использовать резисторы с погрешностью не более 0,5%. Переключатели пределов измерений - галетные, обычные, на два направления каждый. П2К использовать не рекомендуется из-за малой надежности контактов.

Силовой трансформатор намотан на сердечнике Ш 12x20 , его первичная обмотка содержит 6600 витков ПЭВ 0,06, вторичная 1000 витков ПЭВ 0,12 с отводом от середины. Можно использовать готовый трансформатор, с двумя вторичными обмотками, Дающими напряжение по 10-15 вольт.

Остальные конденсаторы и резисторы могут быть любого типа, входные конденсаторы вольтметра переменного тока желательно взять керамические.

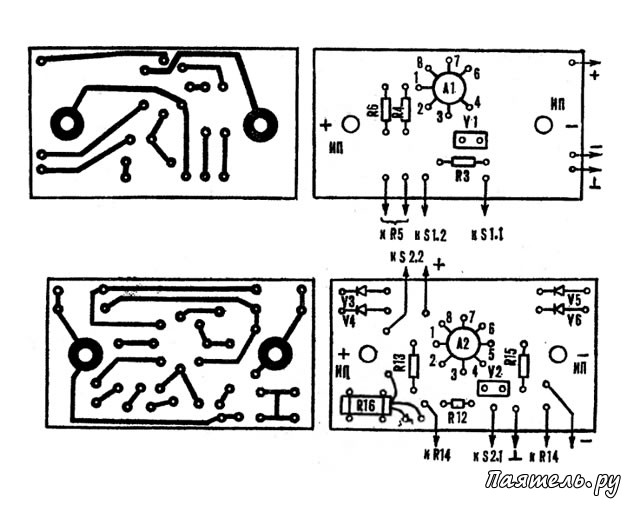

Каждый из вольтметров монтируется на отдельной печатной плате, которая укрепляется на винтовых контактах микроамперметра при помощи гаек. Рисунки плат разработана по микроамперметры М4204, но их разводку не трудно скорректировать и под другие микроамперметры с другим расстоянием между контактами. Рисунки печатных плат показаны на рисунке 2.

Корпус прибора использован готовый, можно сделать любой конструкции, желательно металлический - при измерении малых переменных напряжений желательна экранировка.

Настройка

Настройка вольтметра постоянного тока заключается в проверке работоспособности и точности измерений, например при помощи эталонного вольтметра. Шкала линейная, и при достаточной точности R1, R2, R7-R9 градуировка не требуется, перед проверкой нужно установить стрелку прибора на нуль резистором R5.

Если это не возможно, значить имеется неисправность в источнике питания (разнополярные напряжения не одинаковы по модулю) или неисправен операционный усилитель.

При настройке вольтметра переменного тока, для начала нужно проверить установку на нуль и установить стрелку прибора на нуль при помощи резистора R14. Затем нужно выполнить градуировку.

Для этого нужно на его вход подать сигнал от генератора синусоидальных колебаний частотой 1000 Гц и действующим напряжением 1 В. Затем нужно установить переключатель вольтметра на предел 1В и подстройкой R16 установить стрелку на последнее деление шкалы микроамперметра, помеченное "100", затем переключить прибор на предел 10В и проверить установку стрелки на деление "10" (в начале шкалы) , затем подстроить R16, проделать эту операцию несколько раз и добиться точных показаний. Нужно учитывать, что микроамперметры с вертикальным положением шкалы обычно немного занижают показания в начале шкалы и немного завышают в конце.

Затем нужно проверить точность показаний при изменении частоты входного сигнала (при стабильном уровне) в интервале 1 кгц - 100 кгц, подстройкой С2 добиваются, чтобы показания были одинаковы и на 1 кгц и на 100 кгц.
