Для разработки и налаживания различных схем и устройств радиолюбителю необходим некоторый минимум приборов. Часть из которых постепенно покупается в магазинах и на рынке, другие приходится делать самостоятельно. Поэтому, очень часто составляющие домашней радиолаборатории оказываются разнотипными как по внешнему оформлению, так и по питанию, по типам разъемов для соединения. Многие из приборов, особенно, приобретенные из числа списанных с оборонных предприятий оказываются очень громоздкими, тяжелыми и трудно ремонтируемыми.


Переделка заключается в добавлении двух вторичных обмоток. Для этого трансформатор нужно разобрать. Сначала снимают кожух, отогнув два лепестка снизу. Затем нужно небольшим молоточком постукать по периметру Ш-образного сердечника. Лак, которым покрыт сердечник, только свиду прочный, - после нескольких легких ударов пластины очень легко разбираются.

После разборки сердечника вы обнаружите, что цельный с виду каркас на самом деле состоит из двух частей на одной их которых намотана сетевая обмотка, а на другой - вторичная Теперь нужно отделить каркас со вторичной обмоткой и домотать на него две новые обмотки, - обмотка 2 - 120 витков провода ПЭВ-0.1 и обмотка 3-120 витков провода ПЭВ 0,25.

Обмотки нужно укладывать аккуратно, так чтобы они поместились в каркас и при сборке не касались пластин сердечника трансформатора. Для этого, нужно снять часть внешней изоляции (липкая лента) имеющейся вторичной обмотки, оставив только один слой. А разделку проводов - выводов вторичной обмотки сделать за пределами каркаса. Так освободится необходимое место. После намотки, - собрать трансформатор, действуя в обратном порядке. На заключительном этапе, после проверки, нужно сердечник покрыть лаком или клеем БФ. так чтобы он не гудел

Двухполярный источник питания на транзисторах VT5 и VT6 сделан по схеме параметрического стабилизатора с транзисторным усилителем тока, включенным по схеме эмиттерного повторителя. Напряжение стабилизации зависит от стабилитронов. Стабилитроны должны быть одинаковыми, желательно из одной партии. Этот источник нужен для питания приборов, сделанных на операционных усилителях (например. ГЗЧ).

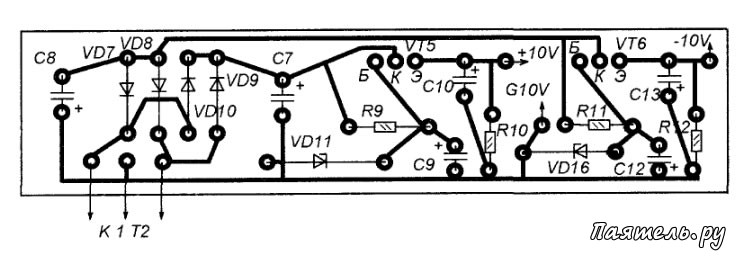

Рис.3 (Плата источника +/- 10V)


В качестве мультиметра в лаборатории используется готовый мультиметр типа М-830. Прибор вмонтирован в лицевую панель корпуса лаборатории так. что наружу выходит только лицевая часть корпуса прибора Выбор в пользу готового мультиметра, сделан потому, что стоимость М-830 даже ниже, чем цена набора деталей для изготовления аналогичного прибора.

Недостаток только в том, что индикатор жидкокристаллический, а не светодиодный. Но с этим можно мириться. Питается мультиметр от стабилизированного маломощного источника напряжением 9V. гальванически развязанного от всех других цепей и лаборатории. Эта развязка позволяет свободно пользоваться мультиметром для измерений в самых различных цепях (как при батарейном питании).

Источник питания выполнен на обмотке 2 Т2. Светодиод HL2 служит индикатором включения приборной части (S2) лаборатории и одновременно ускоряет разрядку С11 при выключении питания Схема - простой параметрический стабилизатор на стабилитроне VD17.

Для питания частотомера, логического генератора и некоторых других приборов служит источник напряжений +8V и +5V получающий переменное напряжение от 3-й обмотки Т2. Напряжения стабилизированы интегральными стабилизаторами 7808 и 7805 (КР142ЕН8А и КР142ЕН5А соответственно).

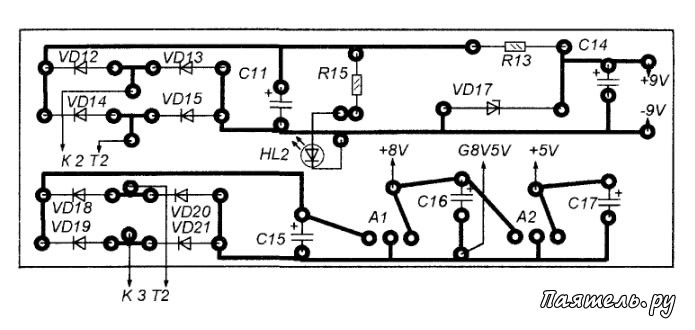

Рис.4 (Плата источников 9V и 8V/5V)
