Схема ультразвукового свистка для дрессировки

Категория: Другие
Схема ультразвукового свистка для дрессировки

Это устройство (свисток) было сделано для дрессировки собаки, цель которой в том, чтобы с собакой можно было общаться беззвучно для окружающих людей.
Известно, что животные слышат на много лучше людей, не только по чувствительности слуха, но и по ширине воспринимаемого спектра акустических волн. Большинство людей звук выше 15-18 кГц вообще не воспринимают, либо что-то такое чувствуют, но осознают слабо.


Собака же сигнал частотой 20-25 кГц слышит отлично. Вот в этом и задача, чтобы сделать портативный ультразвуковой генератор, воспроизводящий звук на частоте где-то 20-25 кГц, и в процессе дрессировки животного приучить его реагировать на команды, посылаемые этим звукоизлучателем.

А команды подавать можно при помощи кнопки, изменяя длительность и порядок звуковых посылок.

Принципиальная схема ультразвукового собачьего свистка показана на рисунке. Схема проста и состоит из умощненного генератора импульсов частотой 20-25 кГц и дополнительного двухтактного усилителя мощности на транзисторах.

Нагрузкой служит пьезоэлектрический звукоизлучатель BF1. D1 - микросхема CD40106, она похожа на отечественную микросхему К561ЛН2, но отличается тем, что её инверторы сделаны с триггерами Шмитта на входах (поэтому и на обозначении элемента вместо единички стоит буква "Т").

Схема мультивибратора - типовая для элемента с триггером Шмитта, но для увеличения выходной мощности вместо одного элемента включены параллельно три. Частоту генерации можно выставить подстроенным резистором R2.

Импульсы с выхода данного мультивибратора поступают на двухтактный усилитель на транзисторах VT1 и VT2.

Для получения противофазных импульсов используется инвертор, составленный из оставшихся трех логических элементов микросхемы, которые включены параллельно. Импульсы с его выхода противофазны импульсам с выхода мультивибратора, они поступают на второй двухтактный усилитель мощности на транзисторах VT3 и VT4. В диагональ получившегося моста включен акустический излучатель BF1.

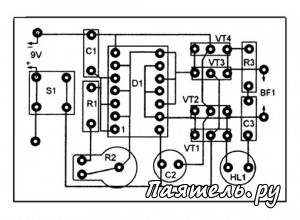

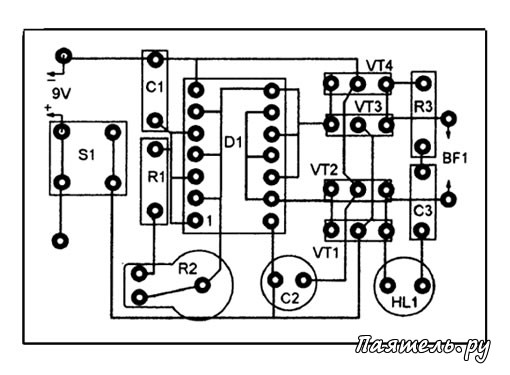

Схема ультразвукового свистка для дрессировкиВключение - кнопкой S1, она без фиксации, поэтому генерация ультразвука только во время её удержания нажатой.

Так как звучание человеку не слышно, в схеме есть светодиодный индикатор HL1. Это двухцветный светодиод с двумя выводами. Если схема работает нормально, то при нажатии кнопки S1 светодиод горит желтым светом.

При полном не функционировании (села батарея питания) он вообще не горит, а если цвет зеленый или красный, - поврежден один из транзисторов.

Данный ультразвуковой излучатель можно использовать и с другими целями, например, при экспериментах с ультразвуком, эхолокаторами, и т.д.
