Схема трехполосного кроссовера

Схема трехполосного кроссовера

Эквалайзер предназначен для разделения аудиосигнала на высокочастотную, среднечастотную и низкочастотную составляющие. Для того чтобы потом эти сигналы подать на вход многоканального УМЗЧ с отдельными акустическими системами для каждого их частотных каналов. Такие схемы радиолюбителям известно очень давно (просто, раньше никто не знал что это, оказывается, - кроссоверы).


Частоты раздела выбраны 240 Гц и 5100 Гц. Низкочастотный канал простирается от 20 Гц до 240 Гц, среднечастотный занимает полосу от 240 Гц до 5100 Гц, а высокочастотный - все, что выше 5100 Гц. Точки раздела даны по уровню (-6dB).

На рисунке 1 показана схема одного из стереоканалов. В схеме двенадцать операционных усилителей, расположенных в шести микросхемах NJM4580L (по паре в каждой). ОУ А2.1 является буферным входным каскадом, обеспечивающим развязку входов фильтров от влияния выходных цепей источников сигнала.

Фильтр на операционных усилителях микросхемы А1 выделяет высокие частоты (выше 5100 Гц по уровню (-6dB)). Затем, эта полоса поступает на выходной предварительный усилитель на А2.2 и далее через разъем Х2 на УМЗЧ высокочастотного канала.

Другой фильтр, - на ОУ микросхемы АЗ выделяет полосу ниже 5100 Гц, то есть полосу содержащую сигналы НЧ и СЧ. Вслед за ним включены еще два активных фильтра.

Фильтр на микросхеме А5 из сигнала полосы, выделенной фильтром на АЗ, выделяет полосу выше 240 Гц (по уровню (-6dB)), то есть, на его выходе оказывается сигнал полосы 240...5100 Гц (по уровню (-6dB), -сигнал средних частот. Который поступает на выходной предварительный усилитель на А4.1, и с его выхода через разъем Х3 на УМЗЧ среднечастотного канала.

Другой фильтр - на А6, выделяет сигнал ниже 240 Гц, то есть, низкочастотной полосы, который через выходной предварительный усилитель на А4.2 поступает через разъем Х4 на УМЗЧ низкочастотного канала. В стереофонической системе таких схем, как показана на рисунке 1, должно быть две.

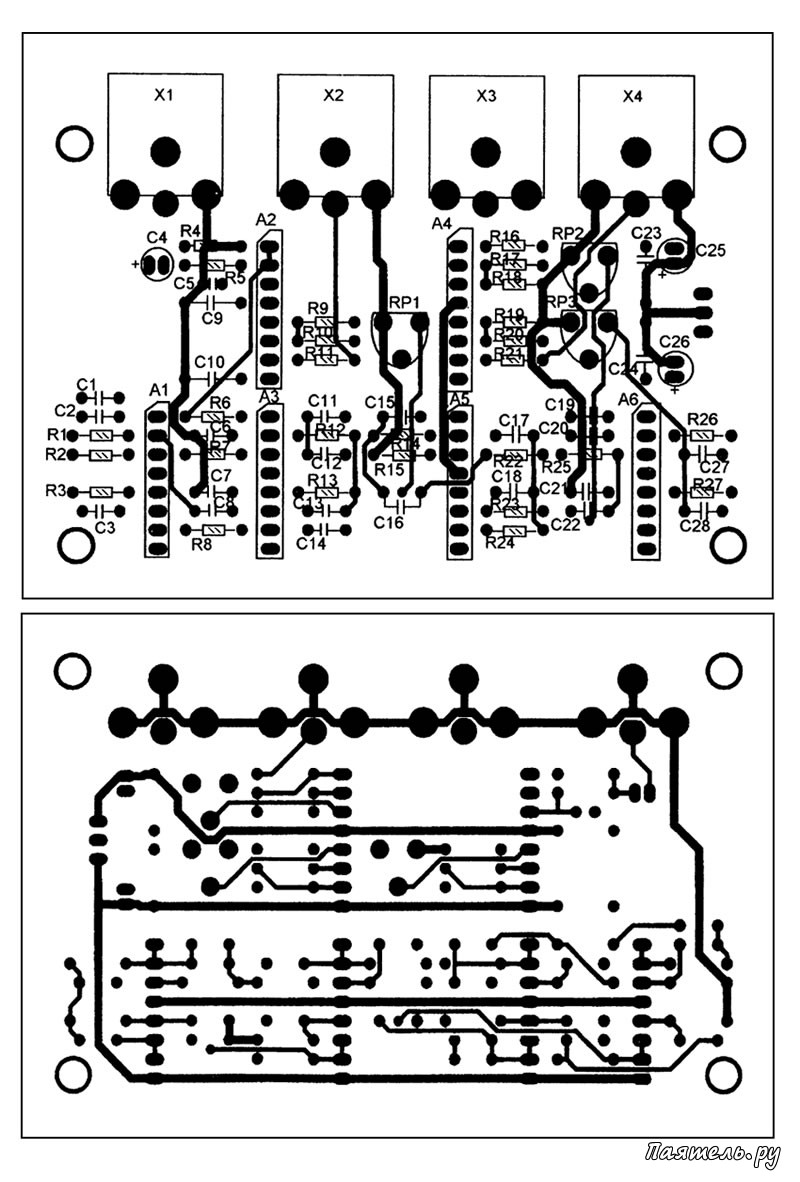

Схема трехполосного кроссовераБлок фильтров (кроссовер) каждого из стереоканалов выполнен в виде самостоятельного узла на собственной печатной плате. Монтажная схема и рисунки печати показаны на рис.2. Печатная плата выполнена с двухсторонним расположением печатных дорожек.

Подстроенные резисторы RP1-RP3 служат для выставки необходимого соотношения уровней частотных каналов. При необходимости повысить усиление в одном частотном канале (или в нескольких частотных каналах) можно подобрав соответствующим образом соотношение сопротивлений резисторов в цепях ООС операционных усилителей А2.2, А4.1 и А4.2, соответственно.

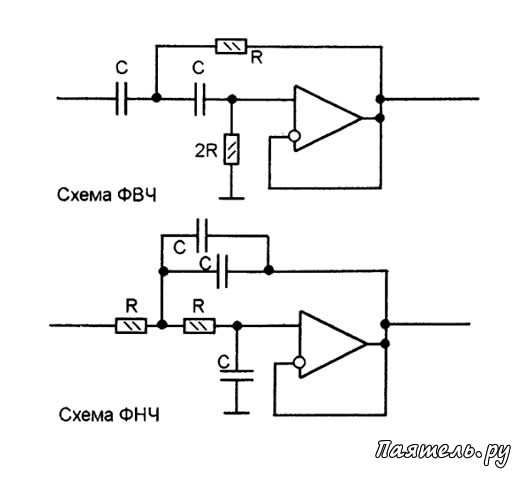

Схема трехполосного кроссовераПитается схема от двухполярного стабилизированного источника ±15V. Фильтр можно сделать и на другие частоты раздела. На рисунке 3 показаны схемы звеньев фильтров, выделяющих частоты выше частоты раздела (ФВЧ) и частоты ниже частоты раздела (ФНЧ).

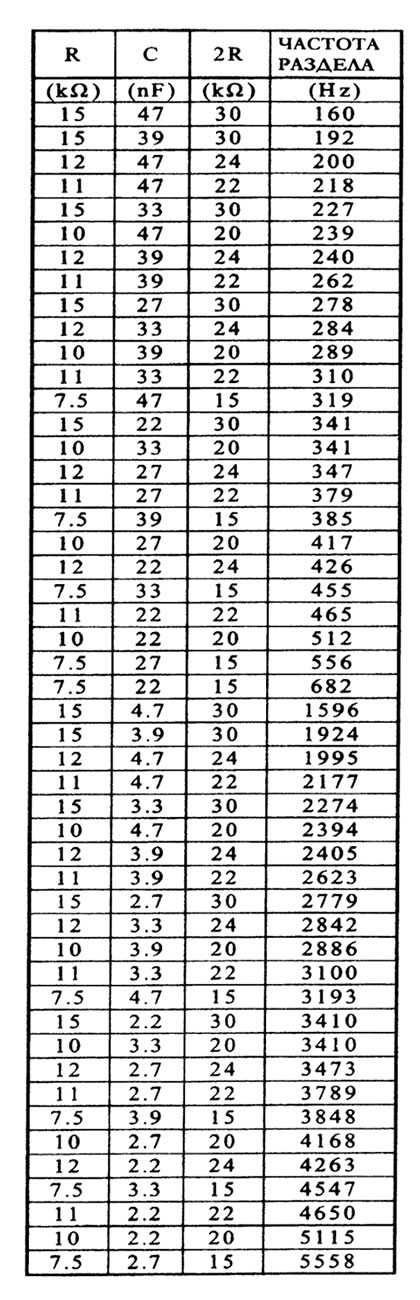

Сама частота раздела зависит от параметров R и С. Величины этих параметров под конкретную частоту можно взять из таблицы 1.

В таблице сопротивления даны в килоомах, емкости - в нанофарадах (47nF = 0,047 мкф.).

Кроссовер имеет следующие параметры:

1. Общий диапазон рабочих частот по уровню (-6 dB) — 10...100000 Гц.
2. Отношение сигнал/шум — ≥94 dB.
3. Коэффициент нелинейных искажений в диапазоне 20-20000 Гц не более 0,03%.
4. Нормальный коэффициент передачи — 1.


Схема трехполосного кроссовера


Рейтинг схемы:
