Схема простого лампового усилителя

Категория: Усилители
Схема простого лампового усилителя

Усилитель мощности ЗЧ, схема которого показана на рисунке 1 выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П. Использование таких старых компонентов, часто являющихся ненужными, или полученных путем разборки или утилизации старой аппаратуры, делает себестоимость данного усилителя, приближающейся к нулю.


Усилитель развивает на нагрузке сопротивлением 8 Ом мощность около 20 Вт при коэффициенте нелинейных искажений не более 0,6%. При коэффициенте нелинейных искажений не более 0,25% мощность составляет 14 Вт. Диапазон рабочих частот при неравномерности 6 dB 30...20000 Гц. Чувствительность входа усилителя 250 mV.

На схеме показан монофонический вариант усилителя. Стереоусилитель представляет собой два таких же усилителя, питающихся от одного общего выпрямителя на диодах VD1 и VD2.

Входной сигнал через разъем Х1 поступает на каскад предварительного усиления, выполненный на первом триоде лампы Н1. Сигнал отрицательной обратной связи поступает в цепь катода этого триода с отвода вторичной обмотки выходного трансформатора Т1.

Усиленный сигнал снимается с анода и поступает через конденсатор С6 на сетку второго триода лампы Н1. Второй триод фазоинверсный каскад, создающий противофазные сигналы, необходимые для работы выходного двухтактного усилителя мощности.

Прямой сигнал снимается с катода этого триода и через конденсатор С5 поступает на сетку пентода НЗ. Инверсный сигнал снимается с анода триода и через С4 поступает на сетку пентода Н2.

В анодной цепи пентодов включена первичная обмотка выходного трансформатора Т1. Питание на каскад поступает через отвод данной обмотки.

Для исключения самовозбуждения по высоким частотам в цепях сеток Н2 и Н3 включены резисторы R10 и R12. Экранирующие сетки пентодов Н2 и Н3 подключены к плюсу источника питания через индикаторную лампу накаливания с номинальным током 0,12А. Эта лампа служит индикатором перегрузки выходного каскада. При превышении тока она загорается. От лампы Н4 можно отказаться, её назначение - индикация.

Теперь о деталях.

Все конденсаторы кроме С3 и С6 должны быть рассчитаны на напряжение не ниже 350V, конденсаторы С3 и С6 - на напряжение не ниже 50V. Диоды VD1 и VD2 можно заменить другими выпрямительными диодами, допускающими ток не ниже 1А и напряжение не ниже 350V.

Трансформаторы, как выходной, так и сетевой, выполнены на одинаковых сердечниках Ш85. Обмотка 1-2 сетевого трансформатора Т2 содержит 1000 витков ПЭВ 0,43. Обмотка 3-4-5 - 1300+1300 витков ПЭВ 0,2. Накальная обмотка 6-7 содержит 33 витка ПЭВ 0,96.

Схема простого лампового усилителя

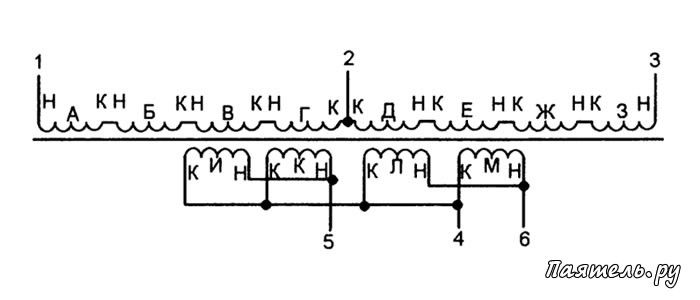

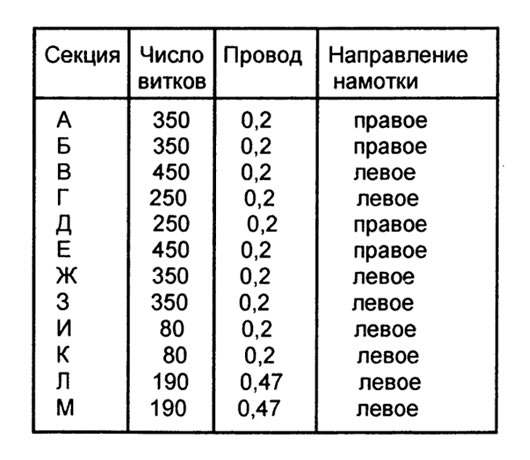

На рисунке 2 приводится схема намотки выходного трансформатора Т1. Буквами Н и К на схеме обозначены, соответственно, начало и конец секции обмотки. Другими буквами обозначены секции обмотки. Намоточные данные Т1 сведены в таблицу 1.

Схема простого лампового усилителя
