Схема автосигнализации с датчиком наклона

Схема автосигнализации с датчиком наклона

Сигнализация сделана по относительно простой схеме, но обеспечивает достаточно надежное срабатывание и предельно простое подключение. Датчик - единственный - индукционный , на основе микроамперметра. Срабатывает на колебания кузова, вызванные такими внешними воздействиями, как попытка приподнять машину на домкрате для снятия колеса, удары, открывания дверей, попытки выдавить стекло, попытки взлома или открывание капота или багажника.


Все эти действия требуют приложения к машине достаточных усилий, чтобы кузов,хотя-бы немного качнулся. В результате стрелка микроамперметра, переделанная в маятник также качнется, что приведет к возникновению ЭДС в рамке микроамперметра.

Срабатывает система моментально, без традиционных для аналогичных самодельных устройств, задержек на выключение потайным тумблером. Выключение владельцем производится при помощи дистанционного пульта с передачей кодовой посылки при помощи инфракрасных лучей. Пульт сделан по простой схеме и при каждом нажатии на кнопку передает одну кодовую посылку, состоящую из одной пачки с определенным числом импульсов.

Для повторной передачи нужно повторно нажать кнопку. Передается только одна команда - блокировка сигнализации, при этом блокируется тактовый генератор сигнализации. Затем после входа в салон, перед включением двигателя нужно выключить питание сигнализации, иначе система может сработать в самый неподходящий момент от помех зажигания.

После срабатывания сигнализация издает прерывистый звуковой сигнал, состоящий из восьми звуковых импульсов, частотой повторения 1 Гц. После, система переходит в исходное состояние.

Включение производится при помощи потайного тумблера из салона. После включения питания устройство отрабатывает выдержку в восемь секунд (практически во время выдержки система работает также как и в результате срабатывания датчика, но в этом случае звуковой сигнал блокирован, получается так, что первое срабатывание, которое происходит от переходных процессов в момент включения, не озвучивается).

Принципиальная схема пульта выключения показана на рисунке 1. В основе лежит схема простого формирователя определенного числа импульсов на основе счетчика. Мультивибратор на D9.1 D9.2 вырабатывает импульсы в то время пока на вывод 2 D9.1 поступает нулевой уровень.

Импульсы с выхода мультивибратора подаются на счетный вход составного счетчика D10 (счетчик сделан на микросхеме К561ИЕ10, которая имеет два четырехразрядных счетчика, которые в данном случае включены последовательна), на его выходе включены диоды VD16-22, при помощи которых задается то двоичное число, до которого считает счетчик, то есть - число импульсов в пачке.

В данном случае число: 1111000, код может быть любым, при его установке нужно иметь в виду, что к выходам счетчика, на которых должен быть нуль подключаются аноды диодов, а их катоды соединяются вместе и подключаются к резистору R35. В то же время, к тем выходам счетчика, на которых должна быть единица (при коде на выходах, соответствующем кодовому числу), нужно подключить катоды второй группы диодов, а не аноды соединить вместе и подключить к точке соединения VD23 и R36.

Работает схема так. При включении питания кнопкой S1 зарядным током конденсатора С18 счетчик D10 устанавливается в нулевое положение, это значит, что на его выходах нули, а следовательно и нуль на выводе 2 D9.1. В результате после включения мультивибратор начинает вырабатывать импульсы, которые поступают на вход счетчика и на на вход электронного ключа на транзисторе VT6, в коллекторной цепи которого включен инфракрасный светодиод.

Светодиод вспыхивает и таким образом передает импульсы в виде инфракрасных вспышек, а счетчик считает эти импульсы и следовательно вспышки. Как только счетчик устанавливается в заданное диодами VD16-22 состояние на резисторе R36 появляется единица, она поступает на вывод 2 D9.1 и блокирует мультивибратор.

При этом импульсы прекращаются и работа схемы останавливается. Вспышки светодиода тоже прекращаются. Пульт передал одну пачку из числа импульсов, соответствующих кодовому числу остановился. Теперь для повторной передачи пачки нужно сначала отпустить кнопку S1 , а затем снова её нажать, процесс повторится.

Рис.2

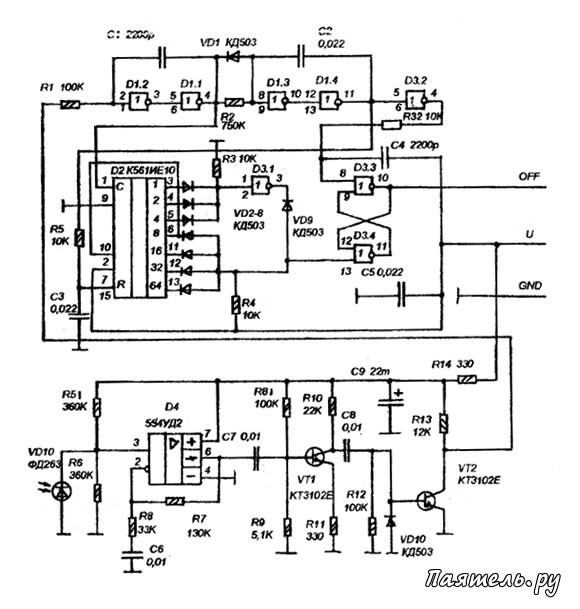

Схема автосигнализации с датчиком наклонаПринципиальная схема декодера кодовых посылок показана на рисунке 2. Декодер работает обратно пульту. Точно такой-же счетчик как и в пульте считает кодовые импульсы, и если их число соответствует установленному коду, то после окончания пачки по сигналу детектора конца пачки триггер устанавливается и выключает охранную систему.

Если код не соответствует триггер остается в исходном положении, которое устанавливается в момент включения питания. В обеих случаях в конце процесса счетчик обнуляется и готов принять следующую пачку.

Схема работает так. Импульсный инфракрасный сигнал воспринимается фотодиодом VD10 и усиливается операционным усилителем D4. Затем следует усилитель на транзисторе VT1 и формирователь отрицательных импульсов на транзисторе VT2.

На микросхеме D1 сделаны два детектора - детектор импульса и детектор окончания пачки. Детектор импульса на элементах D1.1 и D1.2. Его функция пропускать только счетные импульсы и не пропускать импульсы вызванные помехами или поступившие от другого пульта (например от пульта фабричной системы или от пульта управления телевизором).
