Схема простого высоковольтного генератора

Категория: Генераторы
Схема простого высоковольтного генератора

Это устройство можно использовать для защиты от нападения диких животных (и не только животных). В основе большинства подобных устройств лежит импульсный генератор и высоковольтный трансформатор с самодельной катушкой, которая не отличается простотой изготовления и прочностью. В данном устройстве смоделирована система зажигания автомобиля.

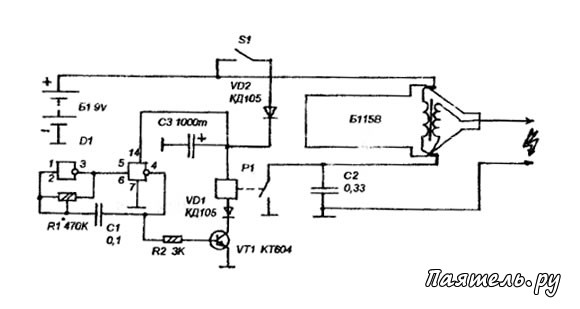

Используется автомобильная катушка зажигания, девятивольтовая батарея из шести элементов А373 , и прерыватель с конденсатором на электромагнитном реле. Работой прерывателя управляет мультивибратор на микросхеме D1 и ключ на транзисторе VT1.

Все устройство смонтировано в пластмассовой трубе длиной около 500 мм и диаметром - по диаметру катушки зажигания. Катушка расположена у рабочего конца (с двумя штырями от вилки на 220В и разрядными лепестками между ними), а батарея в противоположной стороне трубы, между ними электронный блок. Включение - кнопкой, установленной между элементами батареи.

Катушка зажигания может быть от любого автомобиля, электромагнитное реле тоже автомобильное.
