Схема цифровой шкалы КВ-трансивера

Категория: Трансиверы
Схема цифровой шкалы КВ-трансивера

При разработке этой шкалы ставилась задача получить универсальный прибор, который может выполнять роль цифровой шкалы радиоприемника или трансивера с одним или двумя преобразованиями частоты, с максимальной рабочей частотой до 30 МГц , и как самостоятельный прибор - частотомер в радиолюбительской лаборатории. Цифровая шкала может работать в аппаратуре с любыми промежуточными частотами.

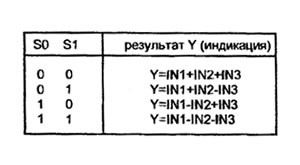

Принцип её работы основан на арифметическом вычислении частоты несущей (или частоты принимаемого сигнала) исходя из данных частот гетеродинов и опорных генераторов. Прибор имеет три входа IN1, IN2, IN3, на которые могут поступать различные частоты. Выбор нужных арифметических действий производится установкой определенного кода на контактах S0 и S1:

Схема цифровой шкалы КВ-трансивера

Таким образом исключается необходимость в ПЗУ, программируемом для каждого типа приемника или трансивера. Цифровая шкала работает в диапазоне 0,01-30 МГц, имеет разрешающую способность 100 гц, время измерения 0,7В сек., чувствительность каждого из входов 0,3В, входное сопротивление 13К.

В основе лежит схема быстрого частотомера, то есть, работа которого не останавливается для индикации, индикаторы не мерцают, и их показания сменяются с периодом в 0,78 сек. На рисунке 1, схема входного устройства. Три усилителя-формирователя на транзисторах VT1-VT6. С их выходов импульсы поступают на логический переключатель на D1.1-D1.3, D2.1 и D3.1-D3.3.

Управляется он сигналами 1п1-1п3, поступающими от схемы управления (рисунок 2). С выхода переключателя (выход D2.1) импульсы поступают на высокочастотный делитель на 16 на триггерах D4-D5.

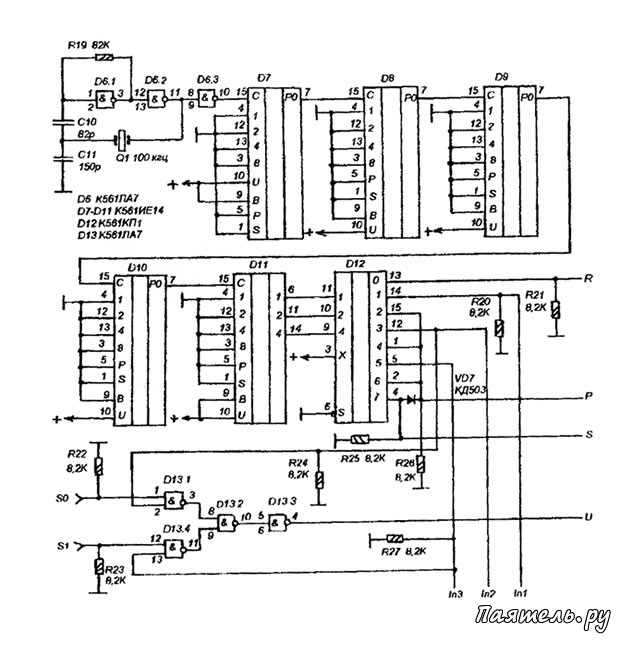

Рис.2
Схема цифровой шкалы КВ-трансивераСхема управления (рисунок 2) состоит из генератора образцовой частоты 6,25гц (6,25x16=100) на мультивибраторе с кварцевой стабилизацией, на D6 и линейки делителей на 16000 на счетчиках D7-D10.

Счетчики К561ИЕ14, двоично-десятичные. D7 включен по двоичной схеме (на вывод 9 подана единица), он делит частоту на 16, затем следуют три десятичных D8, D9 и D10 (у них на выводе 9 - ноль). В результате на выходе D10 частота 6,25 Гц.

Управляет всей работой частотомера программный счетчик на D11 (включен в двоичном режиме) и D12 - дешифратор.

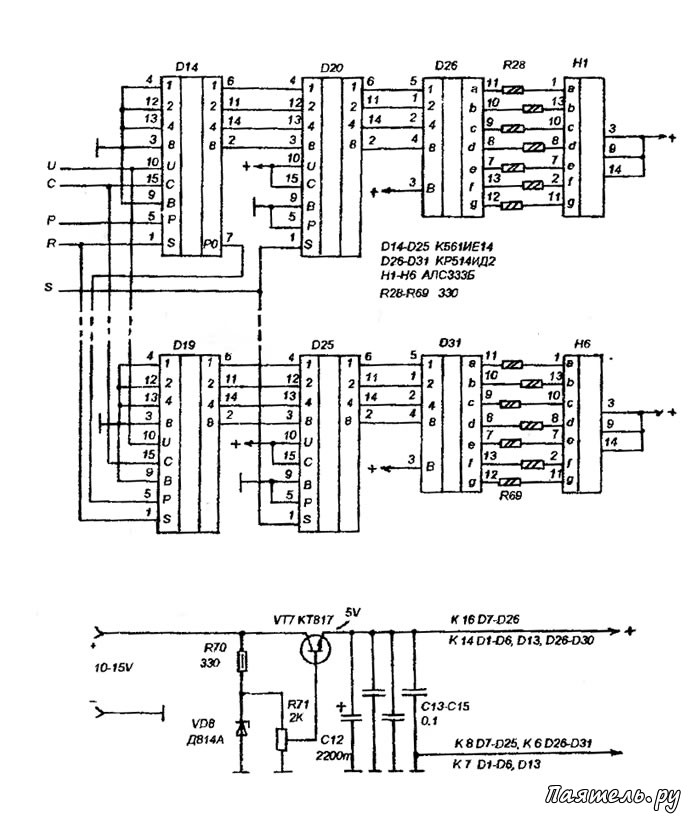

Схема счетчиков показана на рисунке 3. Шестиразрядный десятичный реверсивный счетчик на D14-D19 (управление направлением счета - изменением уровня на выводах 10). Установка в нуль производится подачей единицы на выводы 1 D14-D19, при этом в счетчик записывается код, имеющийся на входах 1-2-4-8, а они соединены с общим проводом.

Затем следует шестиразрядное запоминающее устройство на таких-же счетчиках D20-D25, в нем происходит хранение результата последнего измерения. Смена информации производится подачей единицы на вход S. Затем следуют дешифраторы D26-D31 и светодиодные семисегментные индикаторы Н1-Н6.

Рис.3
Схема цифровой шкалы КВ-трансивераВ общем схема работает так. Предположим, что D11 находится в положении "0". Единица с вывода 13 D12 поступает на выводы 1 D14-D19 и устанавливает их в нулевое состояние. Затем п поступлением следующего импульса (частота следования 6,25 Гц), D11 - переходит в состояние "1". При этом включается вход IN1 и на счетчики D14-D19 поступают импульсы с этого входа.

С наступлением второго импульса D11 - в состояние "2". При этом единица поступает на вывод 5 D14 и вход счетчика блокируется. Затем D11 устанавливается в "3" и включается вход IN2. Импульсы с этого входа поступают на счетчик D14-D19, который, в зависимости от предварительной установки кода на контактах S0 и S1, работает либо в прямом, либо в обратном направлении.
