Схема светодиодного индикатора уровня напряжения

Категория: Индикаторы
Схема светодиодного индикатора уровня напряжения

Индикатор предназначен для линейной световой (длина световой линии) индикации уровня постоянного напряжения, поступающего на его вход. Это может быть напряжение от детектора выходного сигнала УЗЧ или от другого источника. Диапазон индикации 0,3...3,5V, в восемь градаций, с шагом в 3 дб. Фактически от нуля до 21 дб. Индикатор выполнен на двух микросхемах LM324, каждая из которых содержит по четыре операционных усилителя.


Все операционные усилители включены компараторами, они срабатывают при достижении напряжения на инверсном входе уровня фиксированного напряжения на прямом входе. Измеряемое напряжение поступает на соединенные вместе инверсные входы всех восьми ОУ.

Опорные напряжения на прямых входах задаются при помощи делителя напряжения на резисторах R2-R10. Сопротивления резисторов подобраны таким образом, чтобы пороги переключения компараторов были, примерно, с шагом в 3 дб.

Когда входное напряжение ниже 0,3 В все компараторы закрыты и все светодиоды погашены. При достижении входным напряжением уровня более 0,3 В открывается компаратор А2.4 и зажигается светодиод VD8. Как только напряжение превысит 0,4 В зажжется VD7 (будут гореть уже два), далее, при входном напряжении более 0,6 В загорится VD6, при входном напряжении более 0,8 В — VD5, при входном напряжении более 1,2 В зажжется VD4, при входном напряжении более 1,8В — VD3, более 2,4 В — VD2, более 3,4 В — VD1.

Таким образом, при увеличении входного напряжения линейка горящих светодиодов удлиняется, а при уменьшении входного напряжения она будет укорачиваться, очень похоже на работу жидкостного термометра.

Питается индикатор напряжением 8 В, но это напряжение может быть и другим, правда при другом напряжении питания пороги переключения компараторов тоже изменятся и придется подбирать резистор R2 чтобы восстановить диапазон измеряемых напряжений.

Вообще, подбором сопротивления R2 можно установить и другой диапазон измеряемых напряжений, важно только чтобы величина входного измеряемого напряжения была не выше напряжения питания индикатора, либо на входе нужно устроить резистивный делитель.

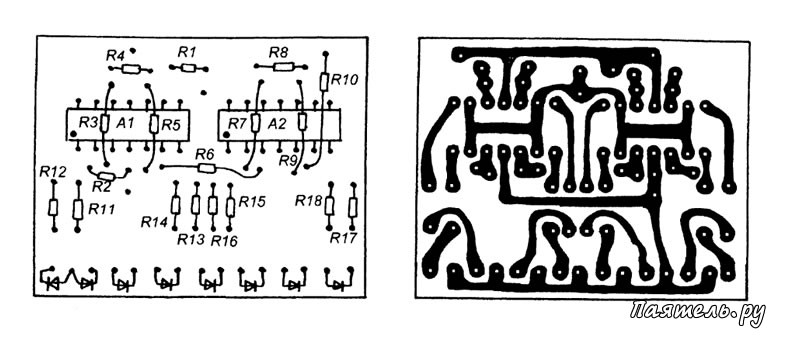

Схема светодиодного индикатора уровня напряженияИндикатор смонтирован на одной малогабаритной печатной плате из стеклотекстолита с односторонним расположением фольги. Плату этого индикатора можно легко установить на фальшпанели, практически, любого электронного устройства. Дорожки на плате нарисованы автомобильной нитроэмалью, а в качестве пишущего инструмента используется остро заточенная спичка. После травления краска смывается растворителем №646.

Если предлагаемый закон индикации (через 3 дб) и диапазон измеряемых напряжений устраивает, то никакого налаживания не требуется, в противном случае нужно подобрать другие номиналы R2-R10, и при необходимости измерять высокие напряжения, дополнить схему входным делителем.

Светодиоды могут быть любого типа, важно чтобы они работали в видимом спектре излучения. Предпочтительнее красные, — они всегда горят значительно ярче желтых и зеленых.
